1、電液換向閥D4(D5)的安裝面符合ISO4401、CETOP、DIN24340、NFPA規格，互通性強。2、電液換向閥D4(D5)以電磁換向閥控制此閥閥心方向，除具備電磁換向閥特性及功能外，還能達到高壓、大流量控制的目的。3、電液換向閥D4(D5)透過裝拆油塞，易于實現不同控制方式和泄漏方式組合。電液換向閥D4(D5)有如下型號：D4-04-3C*,D4-04-2D*,D4-04-2B*,D4-06-3C*,D4-06-2D*,D4-06-2B*,D4-10-3C*,D4-10-2D*,D4-10-2B*,D5-04-3C*,D5-04-2D*,D5-04-2B*,D5-06-3C*,D5-06-2D*,D5-06-2B*,D5-10-3C*,D5-10-2D*,D5-10-2B*。
| D4 | -06 | -3C4 | -A2 | 5 | -P | D | - |
| 型號說明 | 規格 | 閥芯機能 | 線圈型式 | 頻率 | 控制方式 | 泄漏方式 | 附注 |
|
D4：接線盒型 (JIS) D5：插頭型 (DIN) |
04：16通徑 (1/2") 06：25通徑 (3/4") 10：32通徑 (1 1/4") |

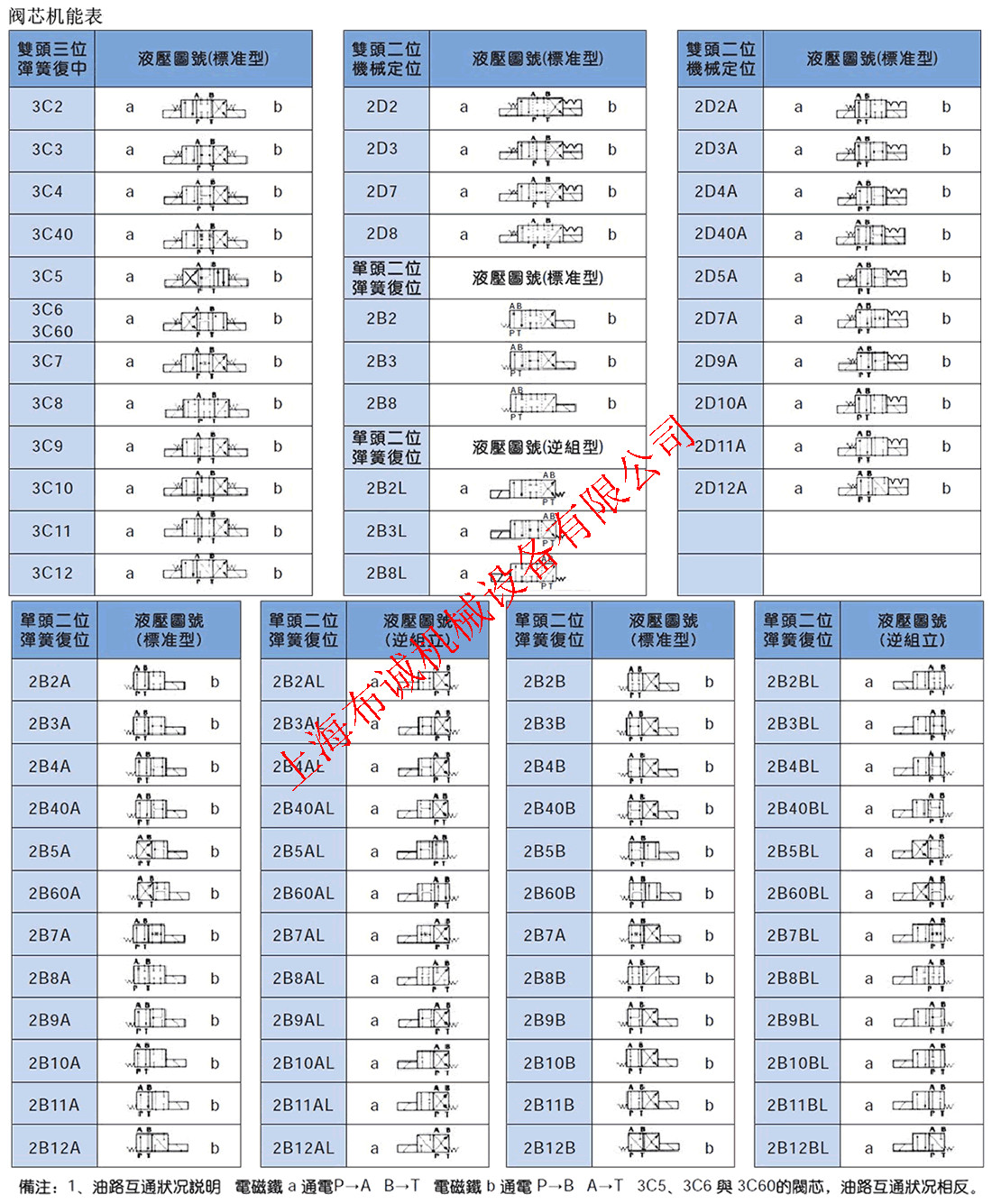

閥芯機 能表（見 規格參 數） |
A1：AC 110V A2：AC 220V A3：AC 380V D1：DC 12V D2：DC 24V R1：RF 110V R2：RF 220V -：無標記 -：中坐本鍵 |
5：50HZ 6：60HZ 直流電省略 |
無標記： 內控(標準型) P：外控 |
無標記： 內瀉(標準型) D：外泄 |
無標記：一般型 S：帶行程調節器 N：新型 |
| 型號 |
額定流量 ?/min |
最大流量 ?/min |
最高使用壓力 MPa |
控制壓力MPa |
回油口容許 背壓MPa |
最高切換頻率 (CPM) |
重量 kg |
|
| 最低 | 最高 | |||||||
| D4(D5)-04-3C* | 200 | 300 | 31.5 | 0.8 | 21 | 14 | 120 | 8.8 |
| D4(D5)-04-2D* | ||||||||
| D4(D5)-04-2B* | 8.7 | |||||||
| D4(D5)-06-3C* | 300 | 500 | 13.7 | |||||
| D4(D5)-06-2D* | ||||||||
| D4(D5)-06-2B* | 13.0 | |||||||
| D4(D5)-10-3C* | 500 | 1100 | 45.3 | |||||
| D4(D5)-10-2D* | 100 | 45.3 | ||||||
| D4(D5)-10-2B* | 44.7 | |||||||
備注：1、內泄油必須保持比油管壓力高0.45MPa以上，為防止油管背壓過高，請選用外泄型(D)，以確保電液閥動作準確。2、最大流量隨閥的形式不同而異，中位時P孔與T孔相通的3C6,3C5流量較小。3、外控型所使用的先導壓力，需超過0.45MPa以上。3C3,3C5,3C6,3C60之閥芯請選用外空P型。4、必須與電磁閥配合使用，單頭用02-2B2，雙頭用02-3C4。
