變量柱塞泵A系列特性

1、變量柱塞泵A系列高效率，低噪音，節能效果更好，控制簡單靈活。變量柱塞泵A系列有如下型號：A10-FR01B-12*,A10-FR01C/H-12*,A16-*-R-01-*-*-K-32,A22-*-R-01-*-*-K-32,A37-*-R-01-*-*-K-32,A56-*-R-01-*-*-K-32,A70-*R01*S-60*,A80-*-R-01-*-*-K-32,A90-*R01*S-60*,A125-*-R-01-*-*-K-32,A145-*R01*S-60*,A220-*-R-01-*-*-K-32。

變量柱塞泵A系列型號說明(A16,A22,A37,A56,A80,A125,A220)

A16	-F	-R	-01	-B	-S	-K	-32	*
系列號	安裝型式	旋轉方向	控制型式	壓力調整范圍Mpa	出入口位置	軸伸形式	設計號	設計標準
A16 (15.8cm3/rev)	F：法蘭安裝 L：腳座安裝	(從軸端看) R：順時針?lè)较?br /> (標準)	更多控制 型式見規 格參數表	B：1.2～7 C：1.2～16 H：1.2～21	無標記： 軸向出入口 S： 側面出入口	K： 平鍵型	32	無： 日本標準JIS 80： 歐洲設計標準 90： 美國設計標準
A22 (22.2cm3/rev)				B：1.2～7 C：1.2～16
A37 (36.9cm3/rev)				B：1.2～7 C：1.2～16 H：1.2～21
A56 (56.2cm3/rev)
A80 (80cm3/rev)				B：1.2～7 C：1.2～16 H：1.2～21	S： 側面出入口		30
A125 (125cm3/rev)				B：1.2～7 C：1.2～16 H：1.2～21
A220 (219cm3/rev)				B：1.2～7 C：1.2～16	無標記： 軸向出入口		10

變量柱塞泵A系列型號說明(A10,A70,A90,A145)

A70	-F	R	01	B	S	60	*
系列號	安裝型式	旋轉方向	控制型式	壓力調整范圍Mpa	接口位置	設計號	設計標準
A10 (10.0cm3/rev)	F：法蘭安裝	(從軸端看) R：順時針?lè)较?br /> (標準)	更多控制 型式見規 格參數表	B：1.2～7 C：2.0～16 H：2.0～21	-	12	無： 日本標準JIS 80： 歐洲設計標準 90： 美國設計標準
A70 (70.0cm3/rev)	F：法蘭安裝 L：腳座安裝			B：1.2～7 C：1.5～16 H：1.8～21 K：2.0～28	S： 側面接口	60
A90 (91.0cm3/rev)						60
A145 (145cm3/rev)						60

備注：1、A10型泵使用底座安裝型時，請注明支架組件LP-1A-10-10型號訂購。2、可提供逆時針旋裝泵，詳情和我們聯系。

變量柱塞泵A系列規格表

型號	幾何排量 cm3/rev	最小調節流量 cm3/rev	工作壓力Mpa		轉速范圍r/min		重量 Kg
			額定	最高 ★2	最高 ★1	最低	法蘭安裝	底座安裝
A10-FR01B-12*	10.0	2	16	21	1800	600	5.1	-
A10-FR01C/H-12*							8.5
A16-*-R-01-*-*-K-32	15.8	4	16	21			16.5	18.7
A22-*-R-01-*-*-K-32	22.2	6	16	16			16.5	18.7
A37-*-R-01-*-*-K-32	36.9	10	16	21			28.0	32.3
A56-*-R-01-*-*-K-32	56.2	12	16	21			35.0	39.3
A70-*R01*S-60*	70.0	30	25	28			58.5	70.5
A80-*-R-01-*-*-K-32	83.0	26	16	21			62.7	74.5
A90-*R01*S-60*	91.0	56	25	28			72.5	93
A125-*-R-01-*-*-K-32	125.0	60	16	17.5			80.6	97
A145-*R01*S-60*	145.0	83	25	28			92.5	117.5
A220-*-R-01-*-*-K-32	219.0	100	16	16			112	121

備注：(1)★1、設定壓力時，必須確保全截流壓力不超過允許的最高工作壓力。★2、泵在高于額定值情況下使用時，泵故障條件應受到限制，詳情和我們聯系。(2)可提供大排量泵，型號：A220-*-R-01-C-K-10，最高工作壓力16Mpa，幾何排量219cm3/rev，轉速范圍600～1500r/min。

變量柱塞泵A系列管道法蘭組件

泵型號	接口 名稱	管道法蘭組件號
		螺紋連接			管道焊接		對接焊接
		日本標準	歐洲標準	美國標準	日本標準	美國標準	日本標準	美國標準
A16-*-R-01	吸入口	F5-06-A-10	F5-06-A-1080	F5-06-A-1090	F5-06-B-10	F5-06-B-1090	F5-06-C-10	F5-06-C-1090
A22-*-R-01	出油口	F5-06-A-10	F5-06-A-1080	F5-06-A-1090	F5-06-B-10	F5-06-B-1090	F5-06-C-10	F5-06-C-1090
A37-*-R-01	吸入口	F5-10-A-10	F5-10-A-1080	F5-10-A-1090	F5-10-B-10	F5-10-B-1090	F5-10-C-10	F5-10-C-1090
A45-*-R-01	出油口	F5-10-A-10	F5-10-A-1080	F5-10-A-1090	F5-10-B-10	F5-10-B-1090	F5-10-C-10	F5-10-C-1090
A70-*R01	吸入口	F5-12-A-10	F5-12-A-1080	F5-12-A-1090	F5-12-B-10	F5-12-B-1090	F5-12-C-10	F5-12-C-1090
	出油口	F5-08-A-10	F5-08-A-1080	F5-08-A-1090	F5-08-B-10	F5-08-B-1090	F5-08-C-10	F5-08-C-1090
A90-*R01	吸入口	F5-16-A-10	F5-16-A-1080	F5-16-A-1090	F5-16-B-10	F5-16-B-1090	F5-16-C-10	F5-16-C-1090
A145-*R01	出油口	F5-10-A-10	F5-10-A-1080	F5-10-A-1090	F5-10-B-10	F5-10-B-1090	F5-10-C-10	F5-10-C-1090

變量柱塞泵A系列補充說明

1. 變量柱塞泵A系列液壓油液：石油基液壓油，可使用抗磨型液壓油或R或O(防銹和抗氧化)型液壓油(ISO VG2或46)，溫度為0～60℃時，油的粘度范圍為20至400cSt。
2. 變量柱塞泵A系列污染控制：必須注意油液的污染控制，否則將破壞元件和縮短元件壽命。保持污染度在NAS10 級以?xún)?nèi)，吸油口必須安裝至少為100üm(150目)濾油器回油路須安裝一個10üm以下濾油器。
3. 變量柱塞泵A系列安裝：加油口位置應朝上，安裝中盡量加上橡膠防震墊(客戶自行購買)。
4. 變量柱塞泵A系列軸的對中：盡可能使用柔性連軸器，以免由于彎曲或推力引起的任何應力。不同軸度誤差應小于0.25mm(0.01in)，角度誤差小于0.2°。
5. 變量柱塞泵A系列吸入壓力：允許吸入壓力在-0.16-+0.5bar之間，吸入口配管直徑與所有規定的管道法蘭直徑相同，泵的吸入口高于油箱液面，高度須小于1m。
6. 變量柱塞泵A系列配管須知：連接到油泵上油管，應全部為軟管。
7. 變量柱塞泵A系列吸入管：如泵安裝在液面以上時，吸入管和吸入管濾油器應低于泵的安裝位置，以防空氣進入吸管。由于柱塞泵在流量0時吸入管中液壓油從停止開始運轉，容易產生負壓，吸入管路應采用表1尺寸，并盡量縮短。
8. 變量柱塞泵A系列瀉油管：安裝時應保證泵腔內壓力保持低于1bar(1kgf/cm2)正常壓力，沖擊壓力小于5bar。配管長應小于1m，管端應浸沒在油中，瀉油管單獨接回油箱。
9. 變量柱塞泵A系列排氣：為避免引起振動，有必要從泵殼和輸出管路放氣，推薦使用排氣閥(型號：ST1004-*-10*)。在A90、A145及其雙泵內已裝排氣閥，另外請注意比例閥的排氣。為得到穩定壓力和流量調節，松開排氣口螺釘排氣，并用工作油液充滿磁鐵的銜接。
10. 變量柱塞泵A系列起動：第一次起動前，通過加油口將干凈工作油液充滿泵腔。為避免第一次啟動時氣堵現象，調節控制閥使泵輸出的油直接回油箱，或使執行元件在空載情況下移動。
11. 變量柱塞泵A系列液壓系統噪聲振動的控制：其脈動波形與葉片泵不同，故噪音受主機的剛性、安裝、配管的影響，致使噪聲有增大的可能性，所以安裝時需要加以注意。

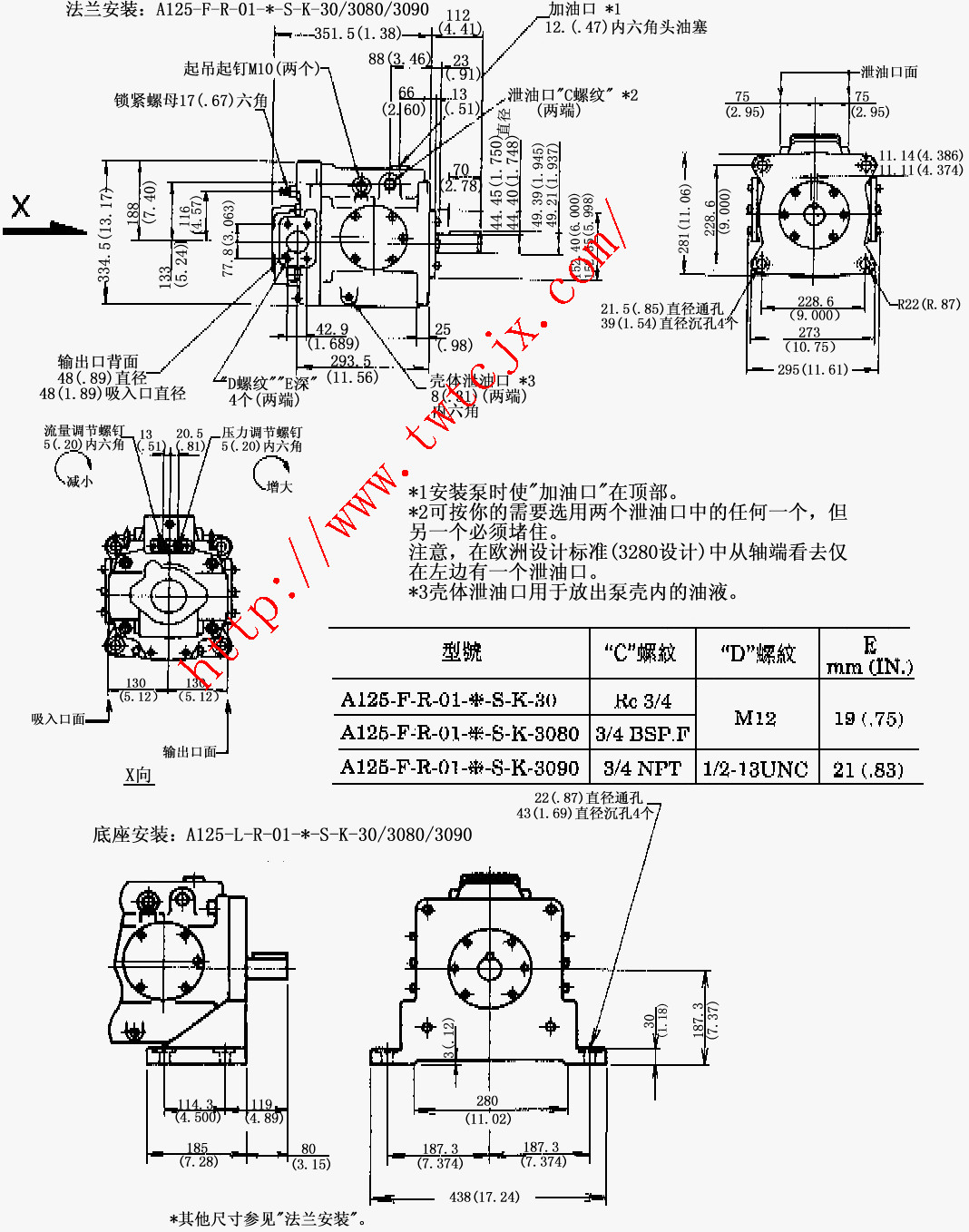

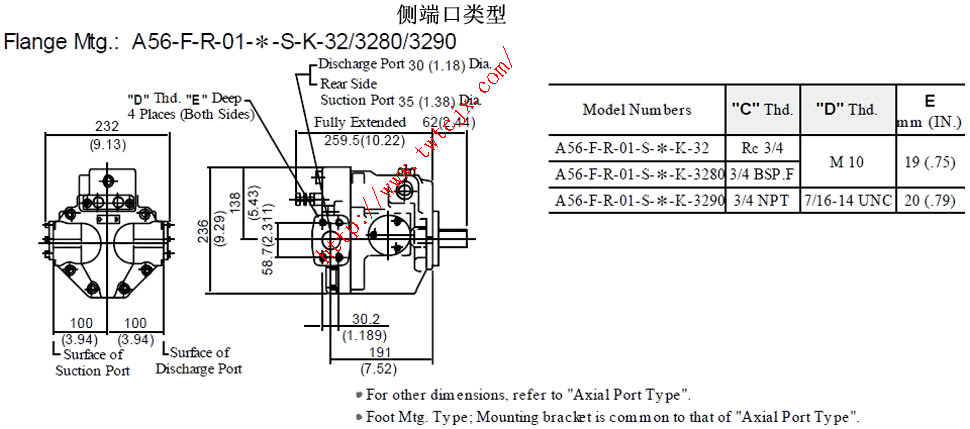

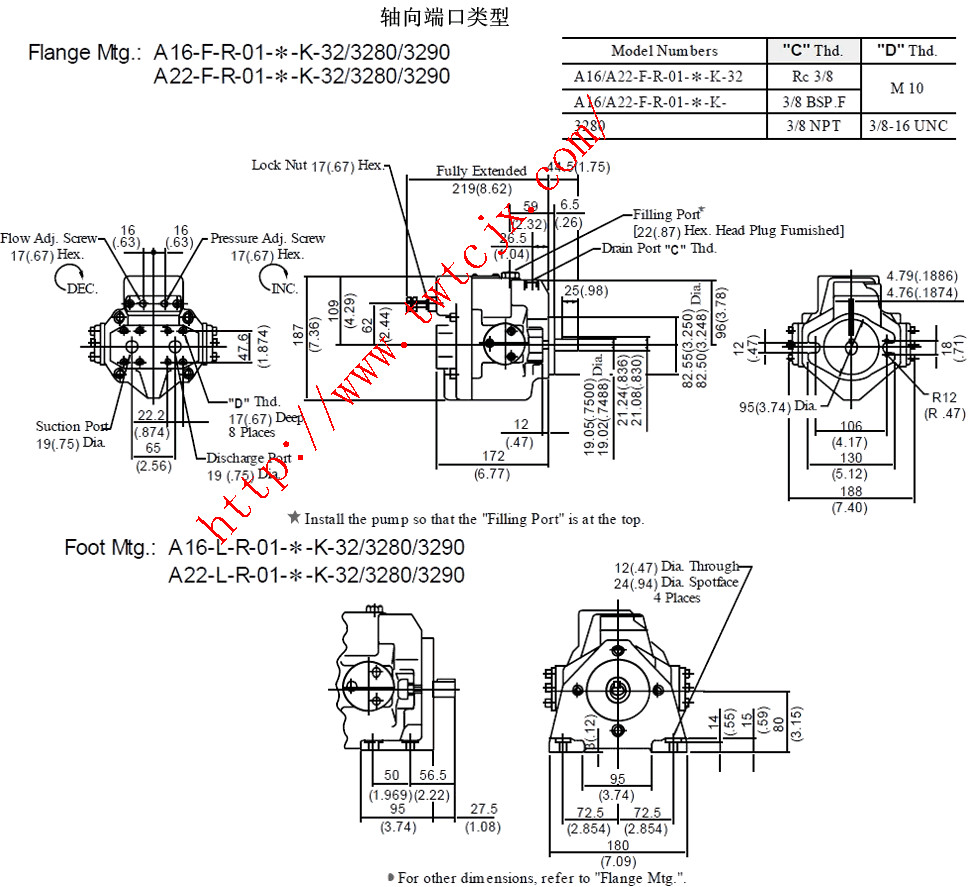

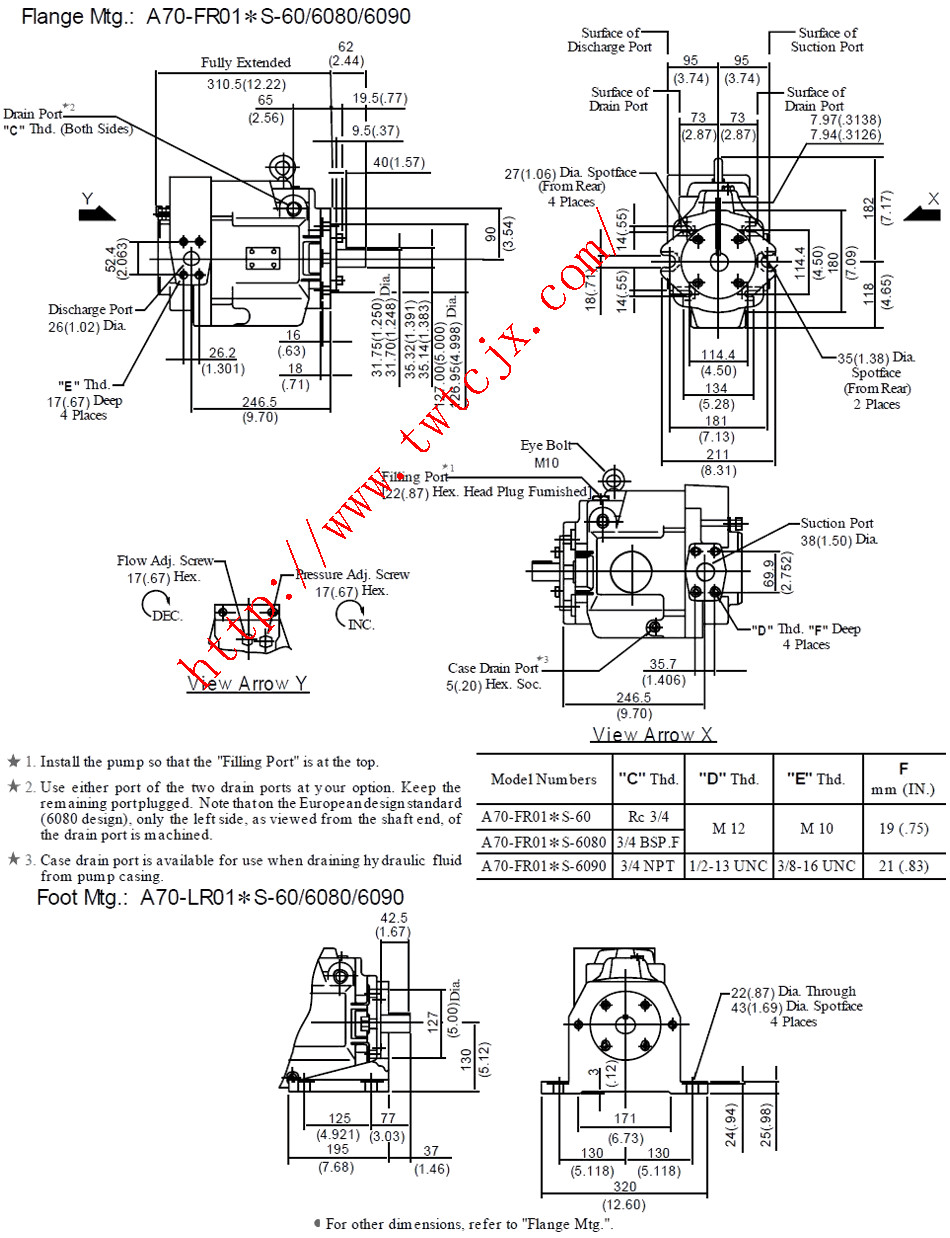

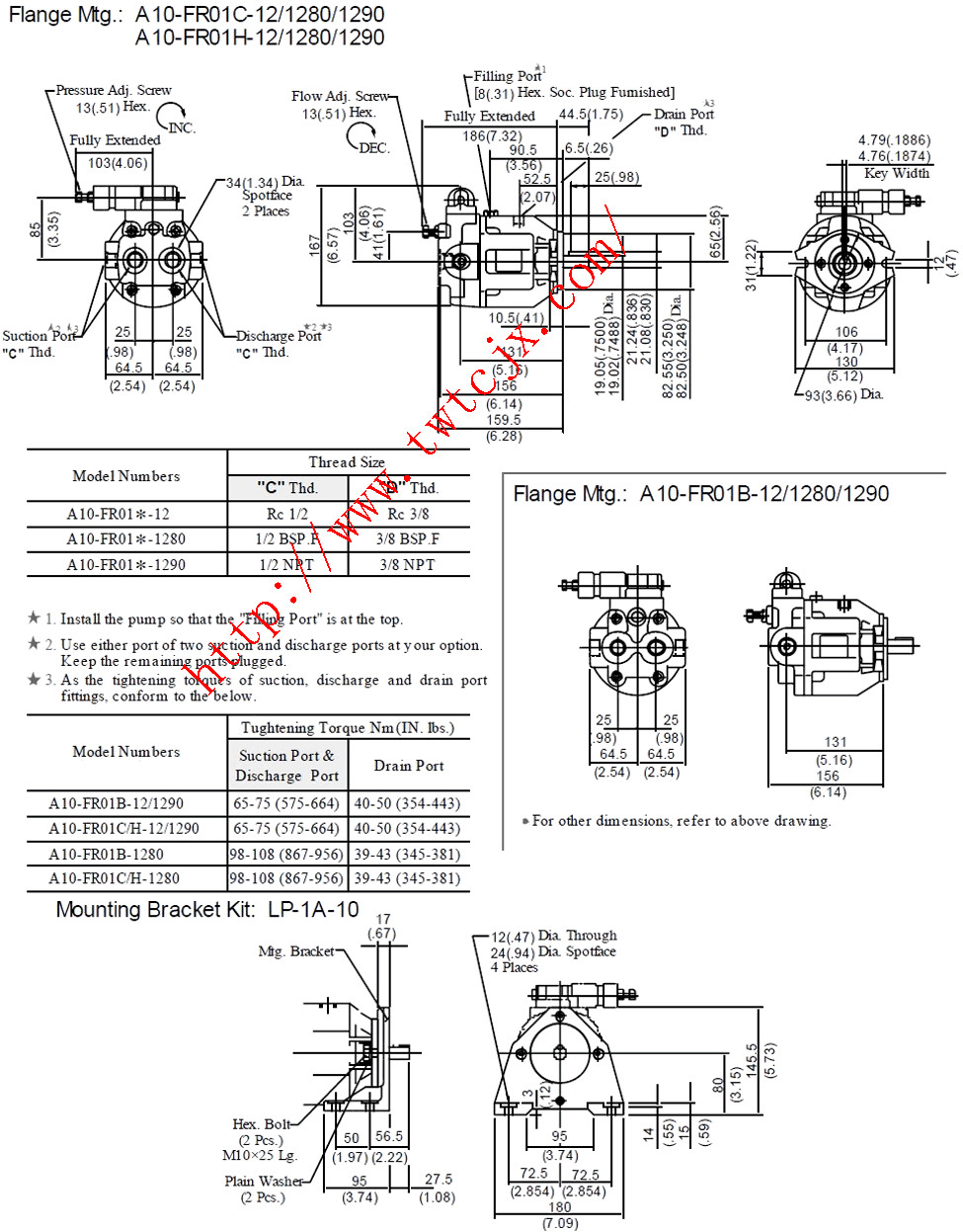

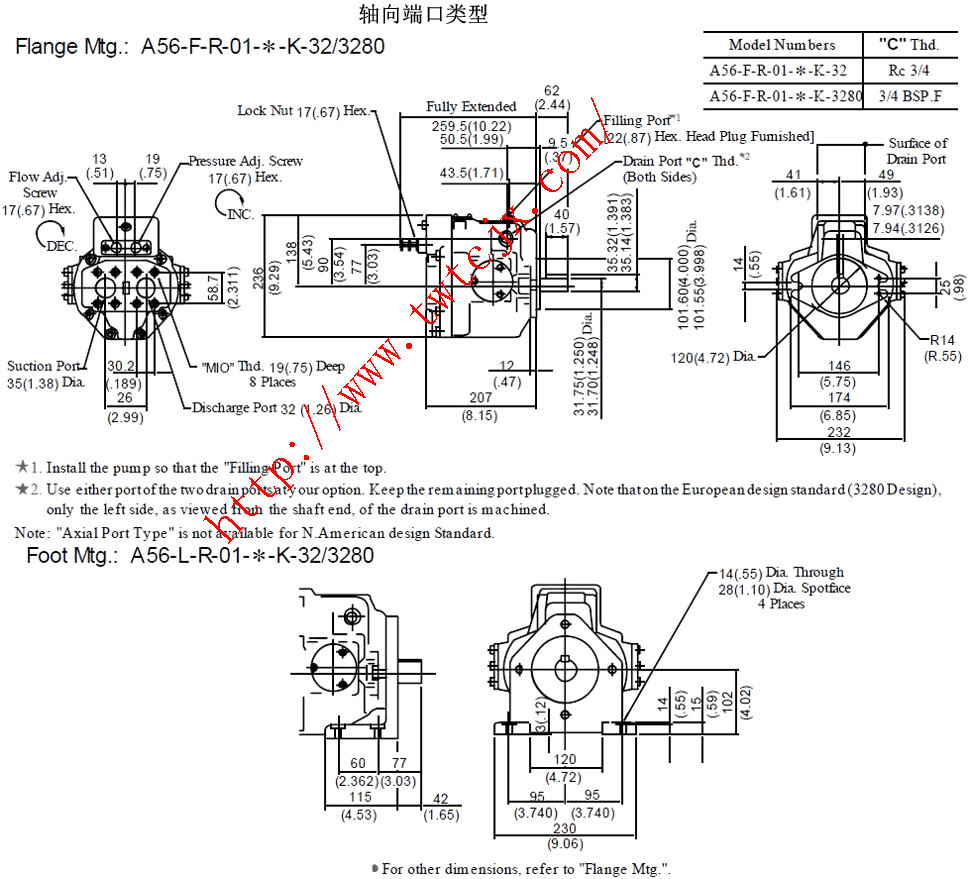

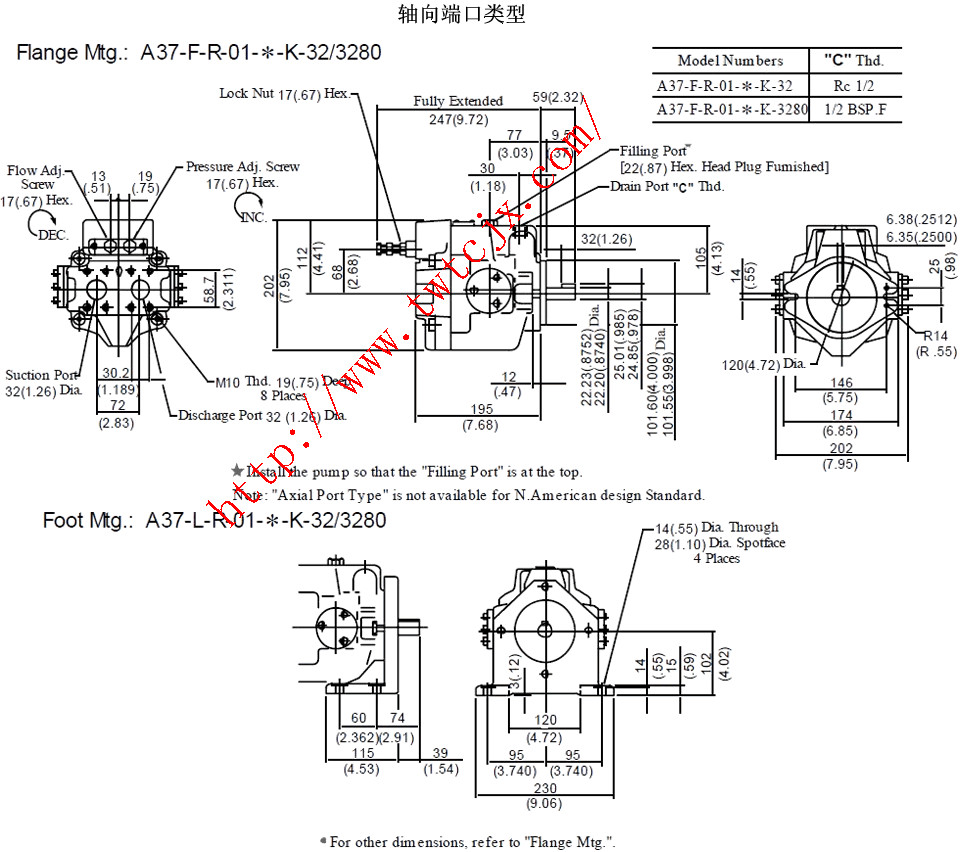

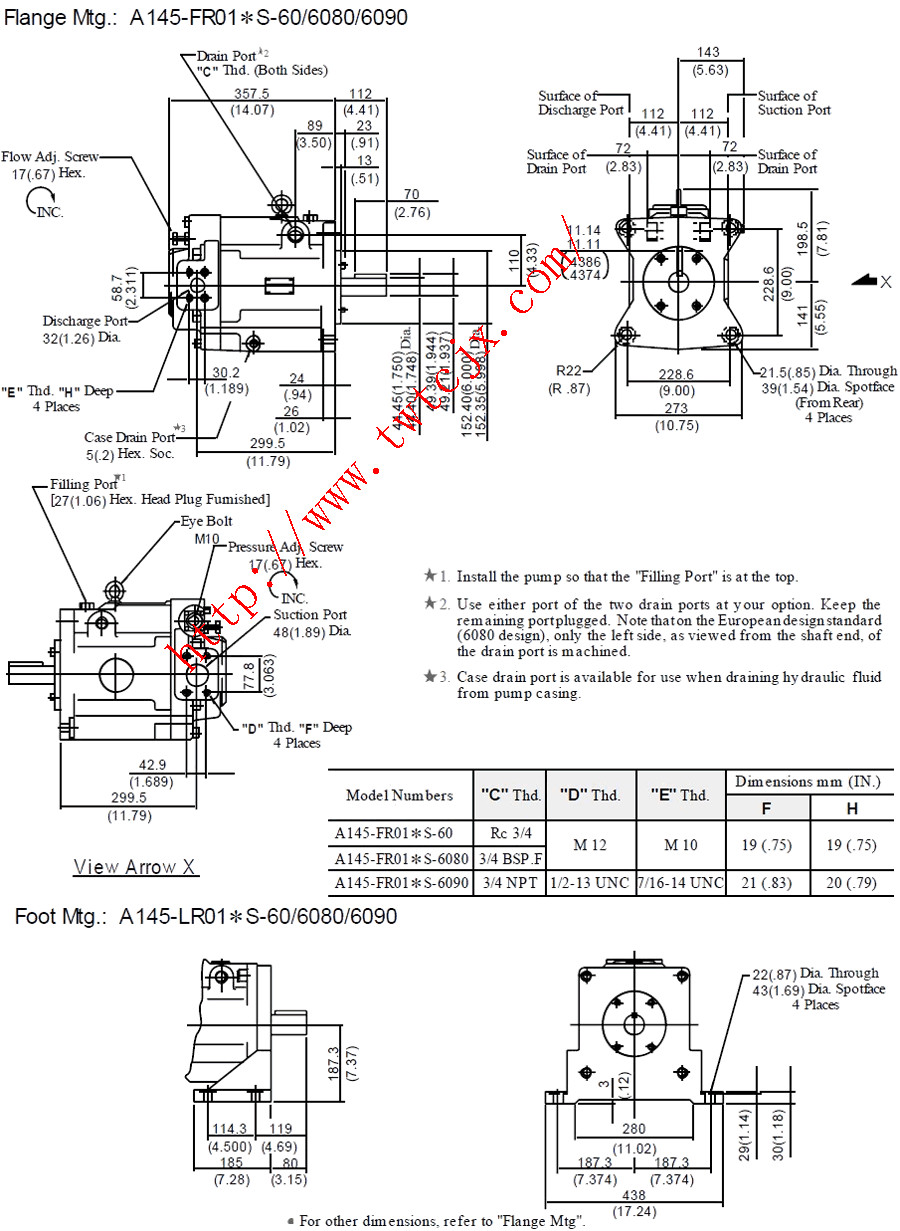

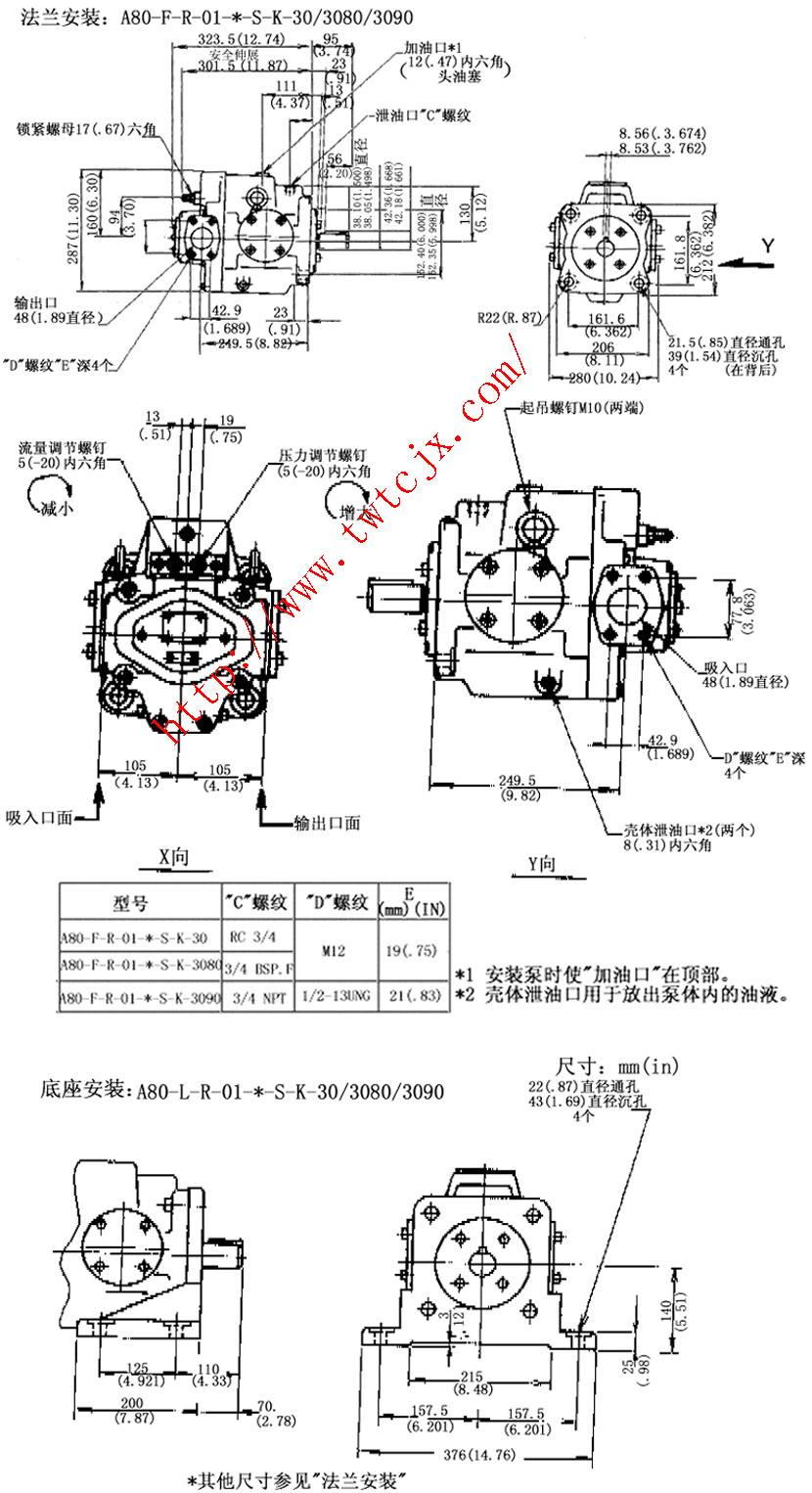

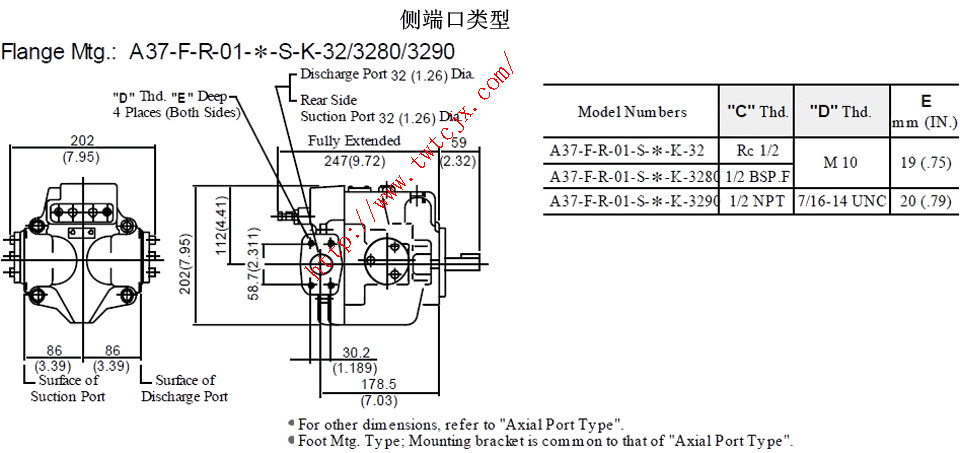

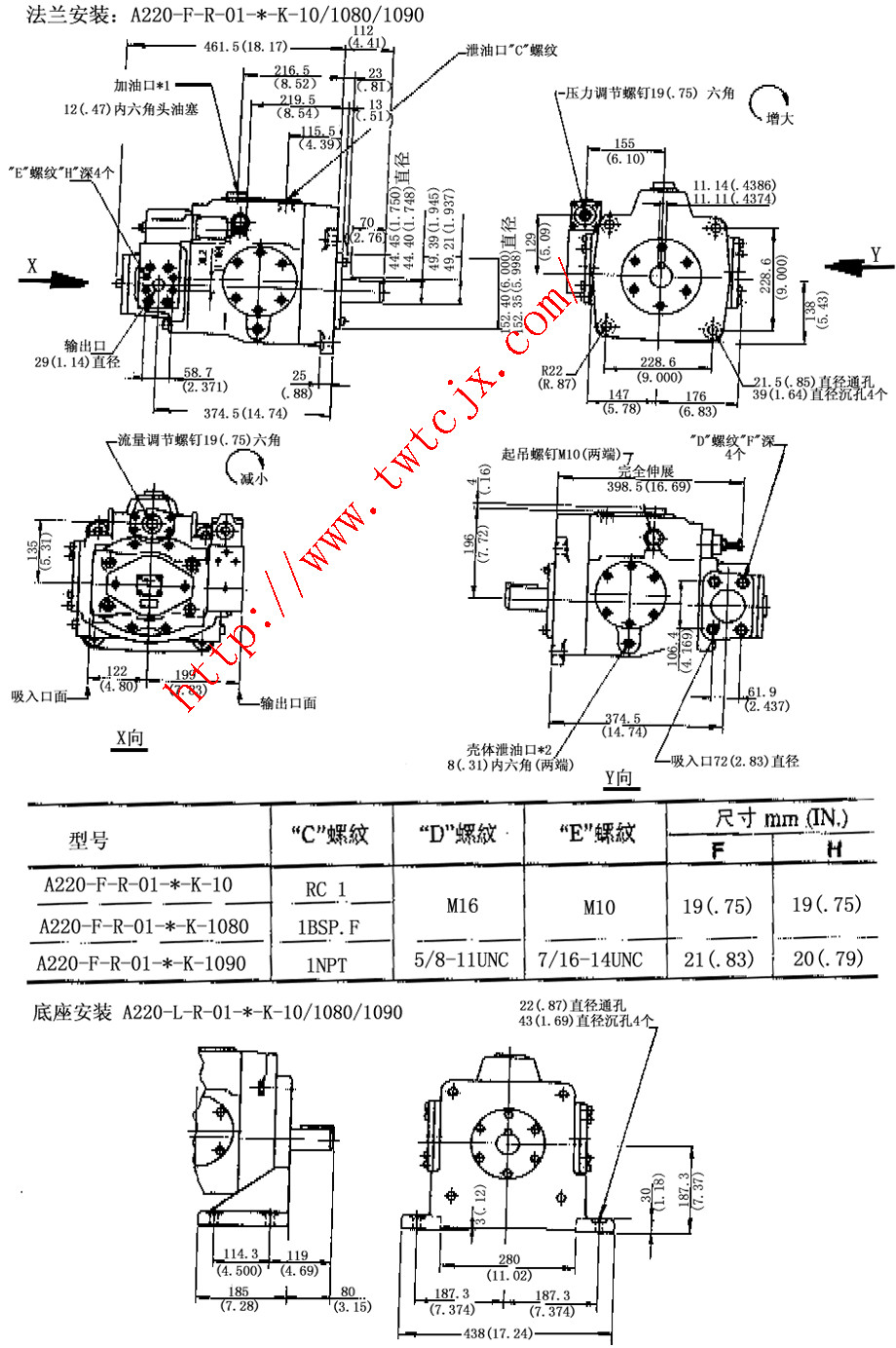

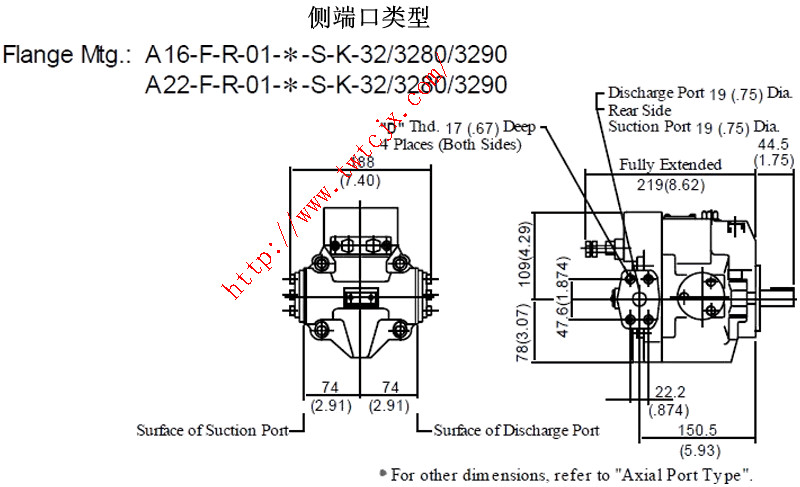

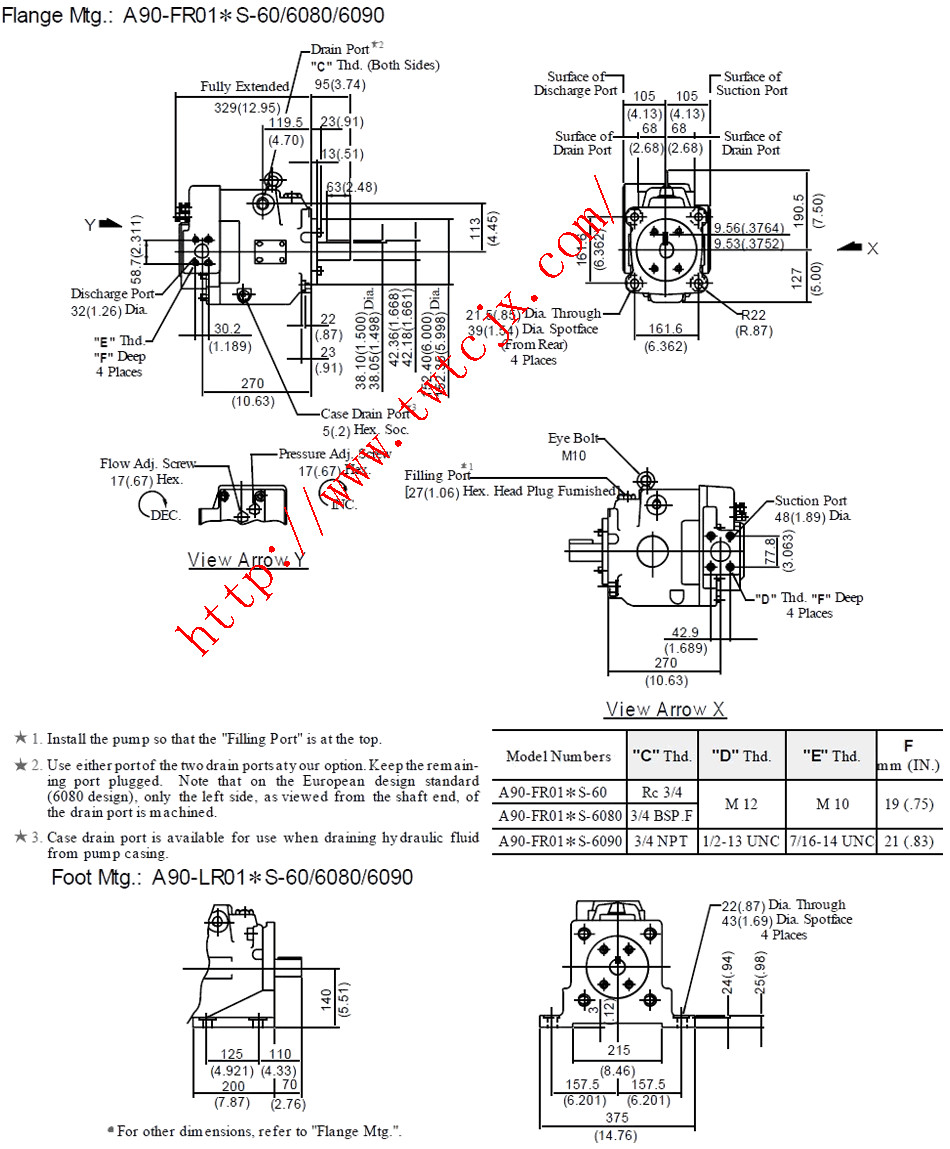

產品相關資料點擊下載 變量柱塞泵A10-FR01C/H/B-12/1280/1290尺寸圖下載點擊下載   變量柱塞泵A16/22-F-R/L-01*-K-32/3280/3290尺寸圖下載點擊下載   變量柱塞泵A16/22-F-R-01-*-S-K-32/3280/3290尺寸圖下載點擊下載   變量柱塞泵A37-F/L-R-01-*-K-32/3280/3290尺寸圖下載點擊下載   變量柱塞泵A37-F-R-01-*-S-K-32/3280/3290尺寸圖下載 點擊下載   變量柱塞泵A56-F/L-R-01-*-K-32/3280尺寸圖下載點擊下載   變量柱塞泵A56-F-R-01-*-S-K-32/3280/3290尺寸圖下載點擊下載   變量柱塞泵A70-F/LR01*S-60/6080/6090尺寸圖下載點擊下載   變量柱塞泵A80-F/L-R-01*S-S-K-30/3080/3090尺寸圖下載點擊下載   變量柱塞泵A90-F/LR01*S-60/6080/6090尺寸圖下載點擊下載   變量柱塞泵A125-F/L-R-01-*-S-K-30/3080/3090尺寸圖下載點擊下載   變量柱塞泵A145-F/LR01*S-60/6080/6090尺寸圖下載點擊下載   變量柱塞泵A220-F/L-R-01-*-K-10/1080/1090尺寸圖下載點擊下載
