變量柱塞泵V15～V70特性

1、變量柱塞泵V15～V70以獨特設計斜盤變化角度功能，廣泛應用于各種場所。2、變量柱塞泵V15～V70特殊設計，在全壓力區內，保持低噪音功能。3、變量柱塞泵V15～V70由多種控制方式整合，能形成系統.變量柱塞泵V15～V70具有省能源、小型化、低成本功能。4、變量柱塞泵V15～V70功率損失小，減低油溫上升，可選配較小型油箱。5、變量柱塞泵V15～V70廣泛應用于工具機,機床,鍛壓朔膠成型機。變量柱塞泵V系列有如下型號：V15A4R10X,V15A3R10X,V15A2R10X,V15A1R10X.
V18A4R10X,V18A3R10X,V18A2R10X,V18A1R10X.
V23A4R10X,V23A3R10X,V23A2R10X,V23A1R10X.
V25A4R10X,V25A3R10X,V25A2R10X,V25A1R10X.
V38A4R10X,V38A3R10X,V38A2R10X,V38A1R10X.
V42A4R10X,V42A3R10X,V42A2R10X,V42A1R10X.
V50A4R10X,V50A3R10X,V50A2R10X,V50A1R10X.
V70A4R10X,V70A3R10X,V70A2R10X,V70A1R10X.

變量柱塞泵V15～V70型號說明

V	15	A	4	R	S	B	-D2
系列編號	排量	控制方式	壓力調整 范圍	旋轉方向 (從軸端看)	軸心型式	配管方向	電磁閥電壓
變量 柱塞泵	參照 規格表	詳情規格 參數欄	參照 規格表	R：順時針?lè)较?/span> L：逆時針?lè)较?/span> (特殊品)	無標記：平鍵 S：花鍵(特殊品)	無標記：左右出油 B：后端出油 (特殊品)	無標記： 不需要電磁閥的形式 D2：DC24V A25：220V/50HZ A15：110V/50HZ

備注：軸芯  V15、V18：?19.05；V23、V38：?22.23；V50、V70：?31.75

變量柱塞泵V15～V70規格表

型 號	最高使用壓力MPa	排量	無負荷時之流量(?/min)		壓力調整范圍MPa	轉速 rpm		重量
		ml/rev.	1500rpm	1800rpm		最低	最高	法蘭型
V15	25	15.0	22.5	27.0	1:0.8-7 2:1.5-14 3:2-21 4:2-25	500	1800	13
V18		17.8	26.7	32.0				13
V23		23.0	34.5	41.4				22
V25	21	25	37.5	45				22
V38	25	37.8	56.7	68.0				26
V42	21	42	63.0	76.0				26
V50		51.5	77.2	92.7				55
V70		69.7	104.5	125.4				56

變量柱塞泵V15～V70補充說明

1. 變量柱塞泵V系列液壓油選擇注意事項：(1)使用壓力在7Mpa以下時，請選擇ISO粘度標準在VG32～68的液壓油或抗磨油。(2)使用壓力在7Mpa以上時，請選擇ISO粘度標準在VG32～68相當?shù)目鼓ヒ簤河汀?3)使用以下液壓油時，需咨詢竑友液壓泵技術部：磷酸醇系，W/O乳液、HWBF。
2. 變量柱塞泵V系列粘度和油溫：請?jiān)谡扯?5～400cSt，油溫0～60℃兩條件范圍內使用。
3. 變量柱塞泵V系列泵的安裝和偏心：驅動軸和泵軸的偏心在0.05mm以下，在泵軸上不能加徑向力。當軸心不一致時會產生軸承、O形圈損傷、噪音、震動，以及造成泵出故障原因。避免用皮帶鏈條齒輪等變側向驅動泵。(這是產生噪應和軸承損壞的原因)。
4. 變量柱塞泵V系列油管的安裝：以鋼管用于配管時，裝管子時注意不要硬性的使泵偏心。接管強制性的偏心，是產生噪音的最大原因。
5. 變量柱塞泵V系列泄漏油管：泄漏油管，與其他的回油管不能合流，要單獨回油，保持泵殼內壓力在0.35kgf/cm2以下?；赜凸懿迦胗拖湟好嬉韵?，盡量遠離吸油管安裝。
6. 變量柱塞泵V系列啟動時注意點：?jiǎn)?dòng)泵前，一定要將泵體注油口注入液壓油，當泵殼充滿油后在啟動，千萬不要在泵體內無油啟動泵。啟動時，不要急速升至全速轉動，起初使電動機開關反覆ON-OFF，待油管中的空氣排出后再連續運轉。務必降壓在無負載回路狀態起動。
7. 變量柱塞泵V系列回轉方向：使泵軸端方向，順時針是標準方向，逆時針是特殊品，請?jiān)谟嗀洉r(shí)說明。
8. 變量柱塞泵V系列吸油壓力：吸油壓力請保持-125mmHg以?xún)?nèi)。吸油壓力一高，則產生氣體。元件損壞，產生噪音、震動、壽命降低。
9. 變量柱塞泵V系列濾油器：液壓油的污染，是泵出故障以及壽命降低的原因，請充分注意油液的污染，控制污染度在NAS9級以?xún)?nèi)。在吸油口使用150目的吸油濾清器。140KGF/CM以上的場合，請使用10μ的濾油器。
10. 變量柱塞泵V系列最高使用壓力：最高壓力下運轉的時間，作為一個循環10%以下，保持時間在6秒以?xún)?nèi)。

產品相關資料請點擊下載

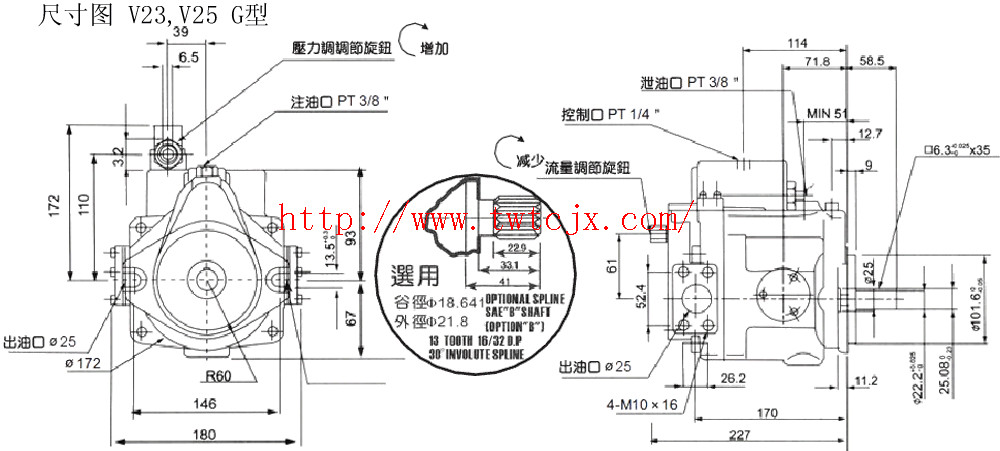

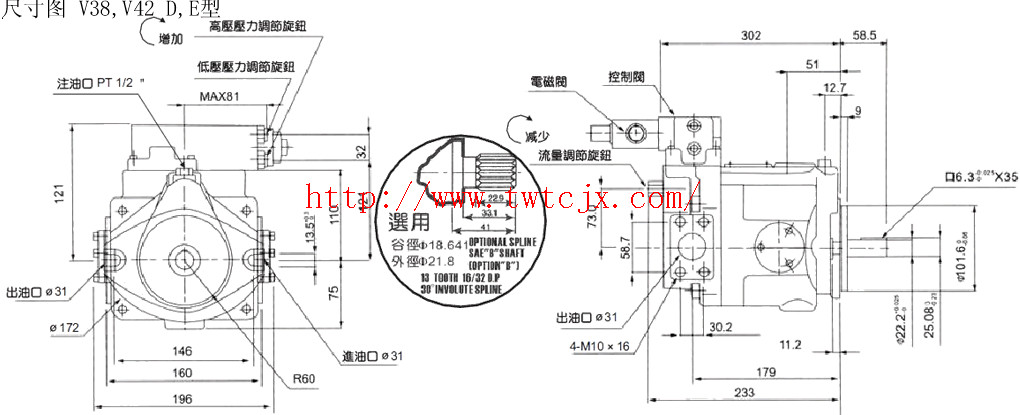

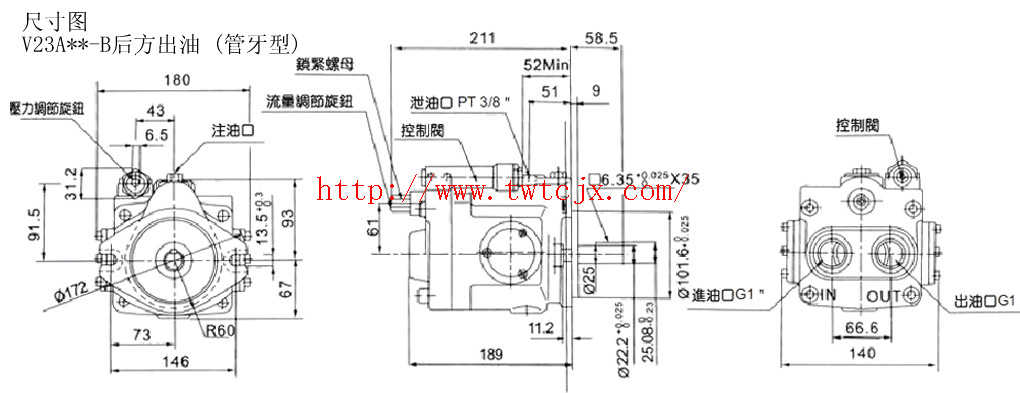

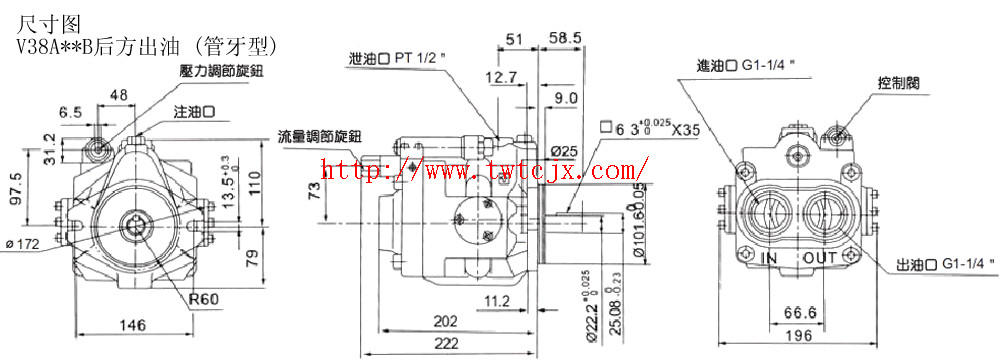

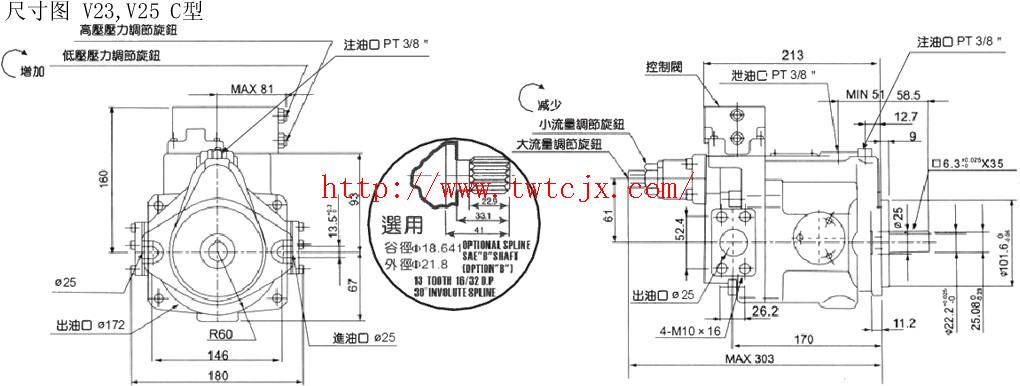

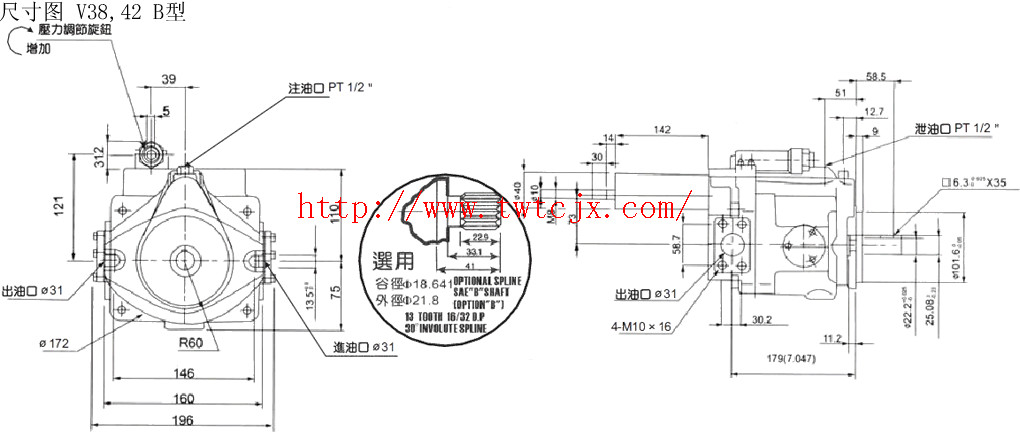

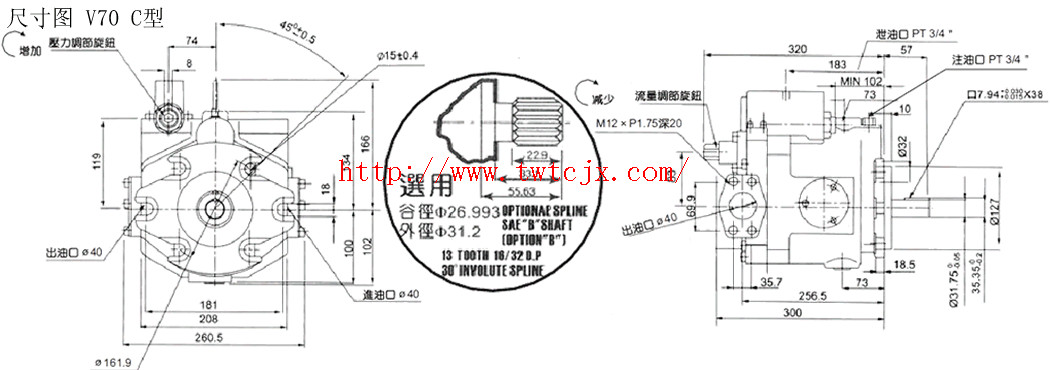

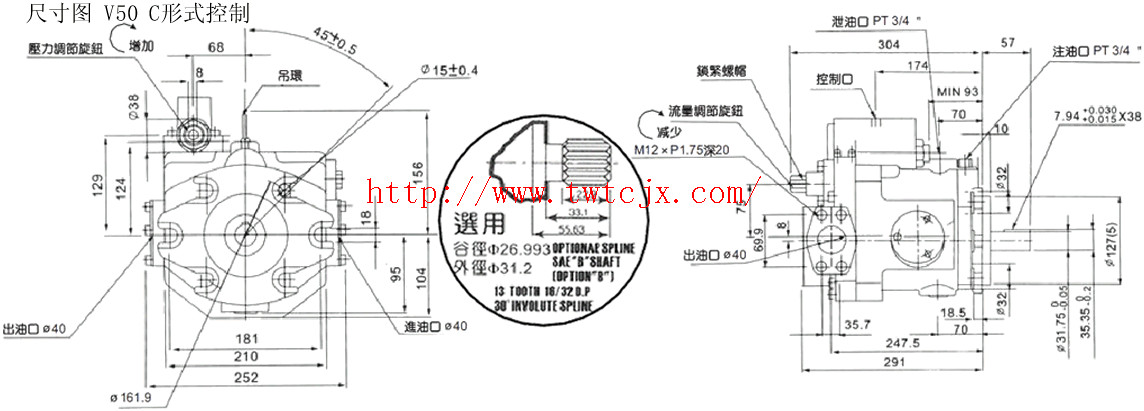

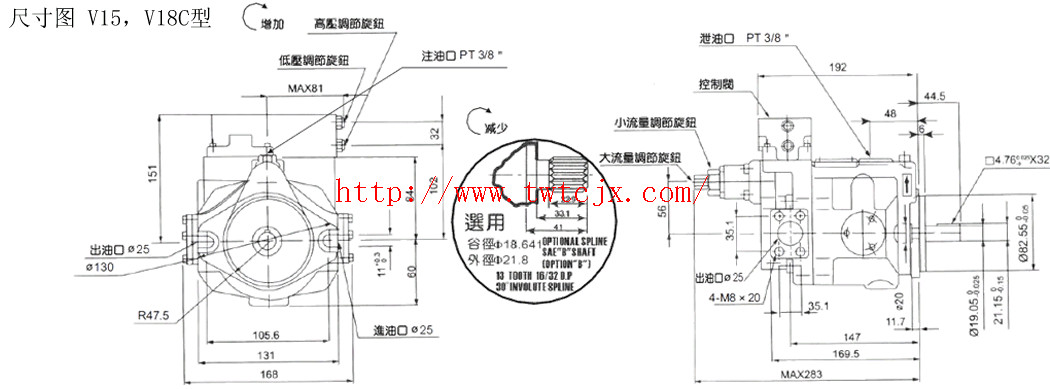

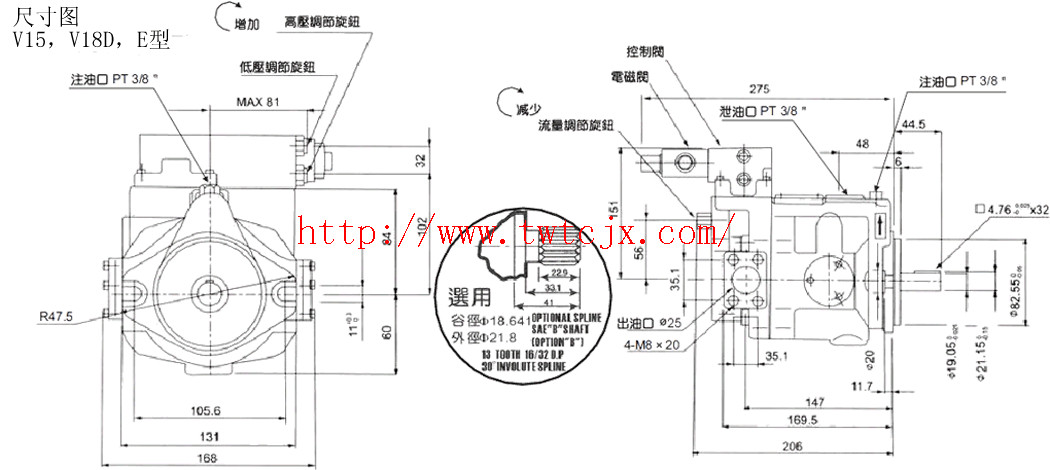

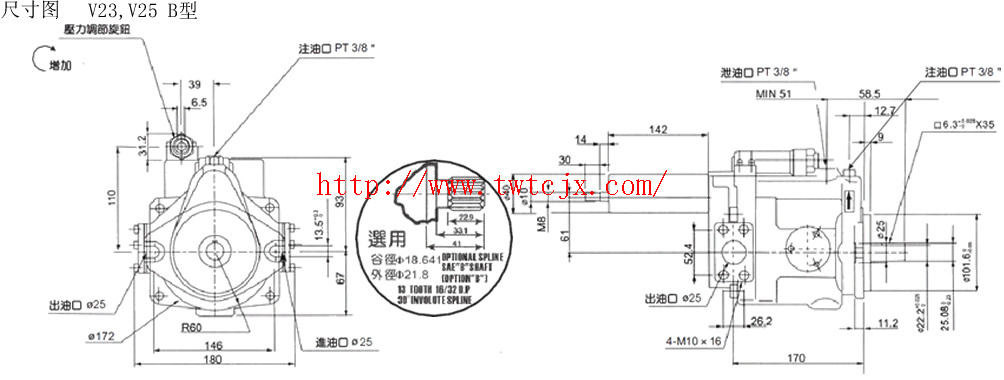

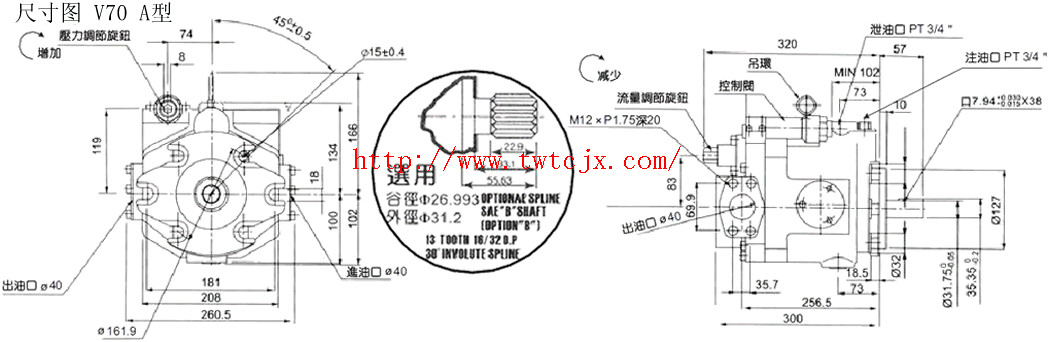

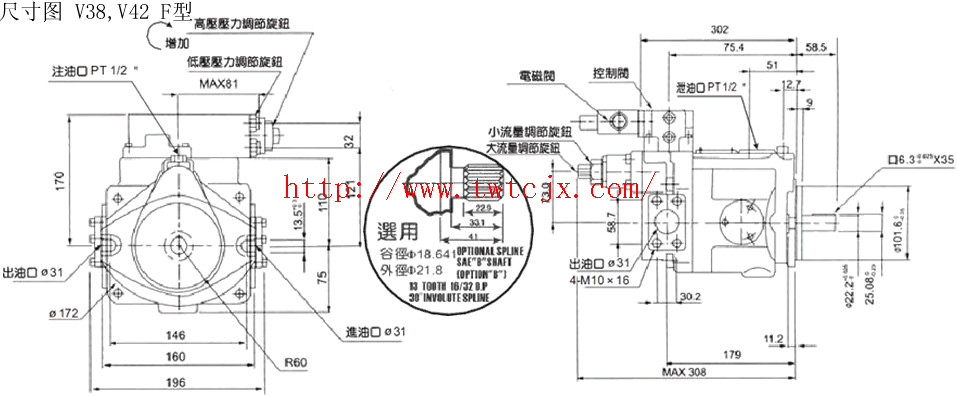

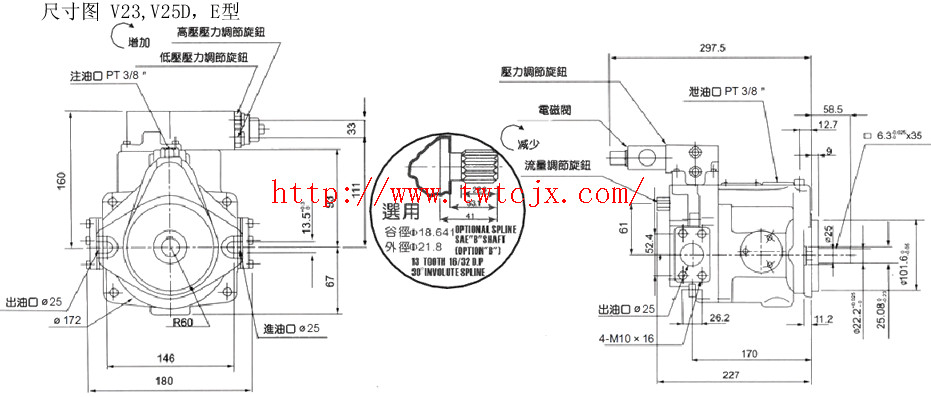

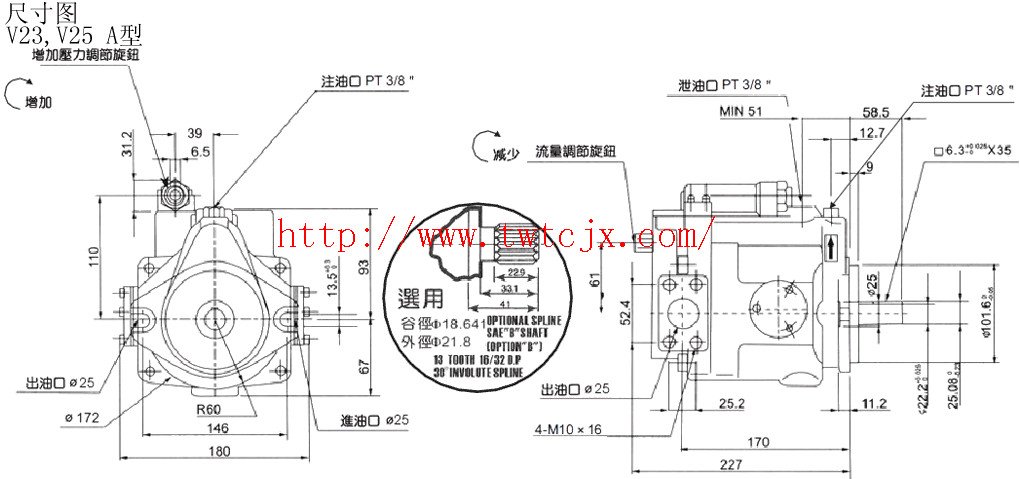

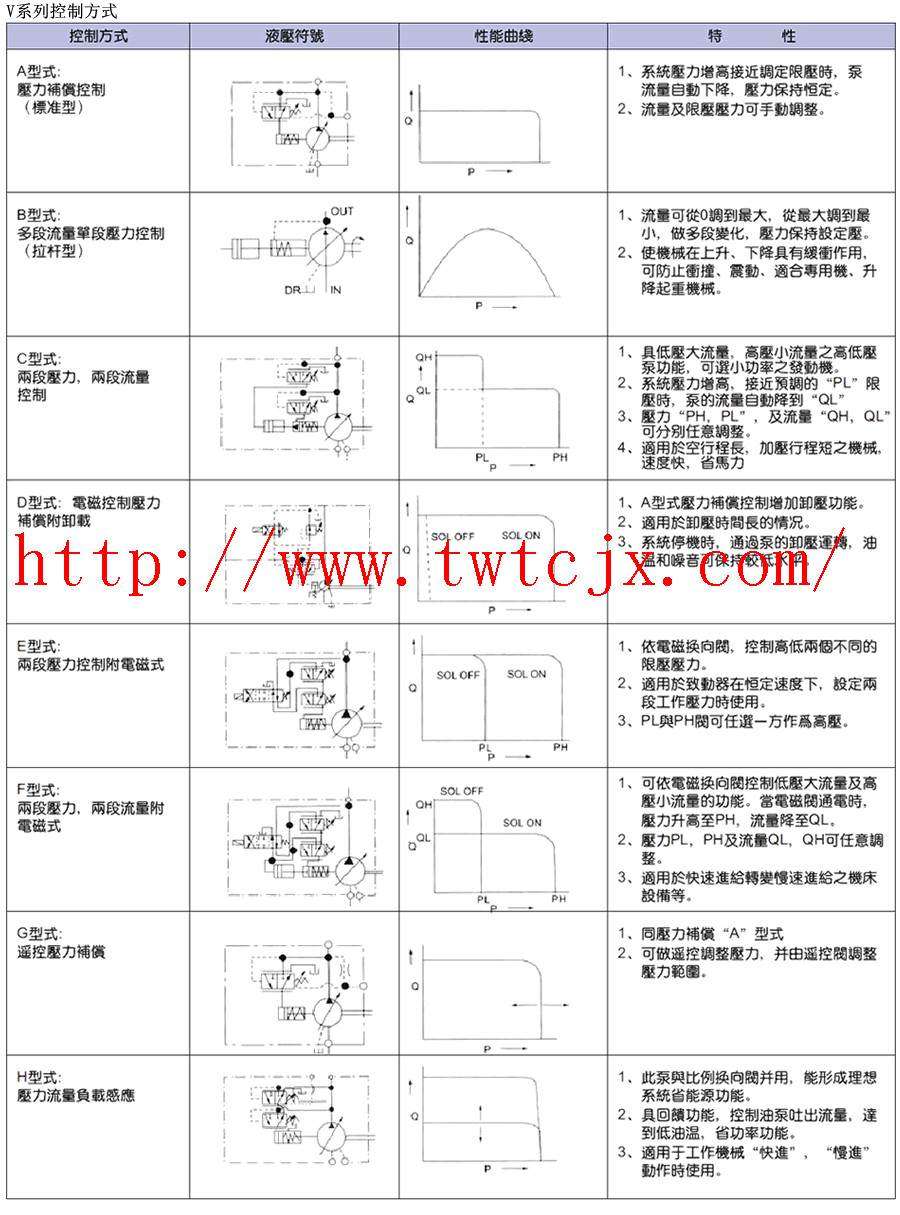

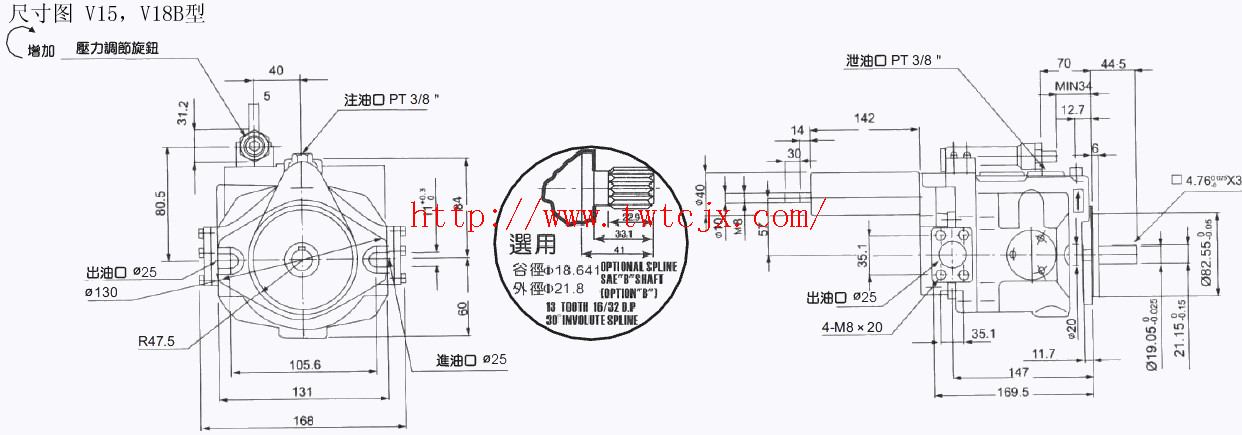

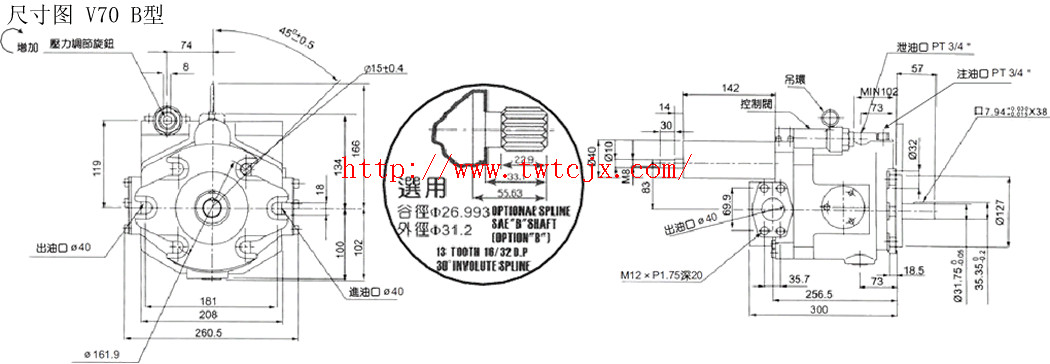

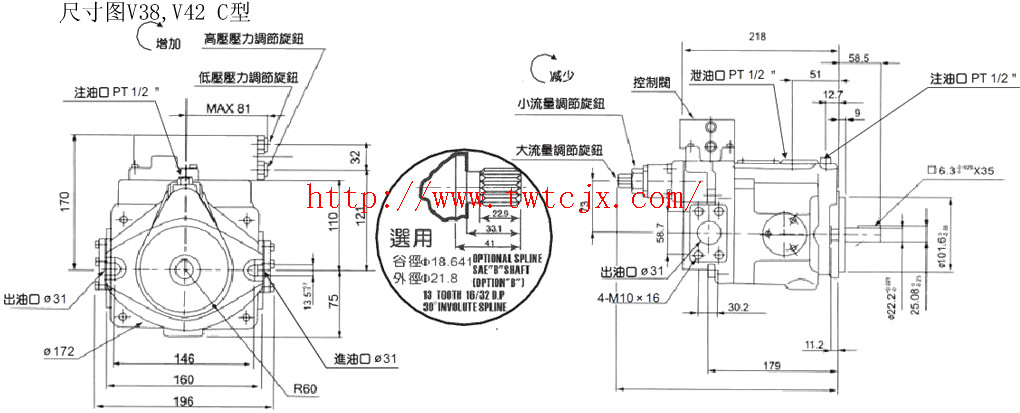

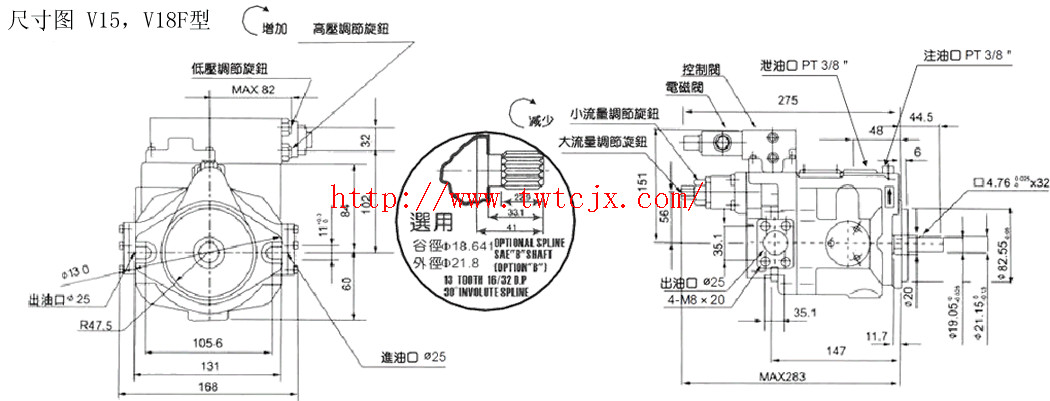

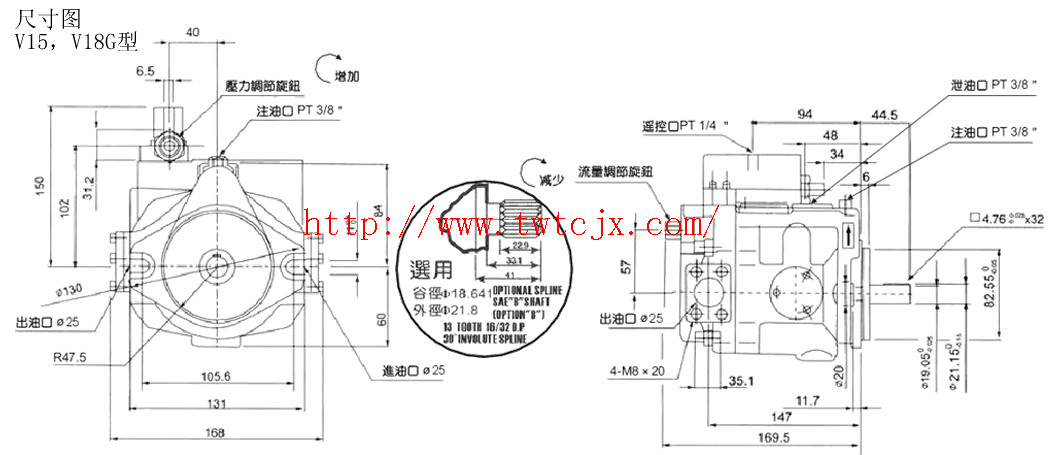

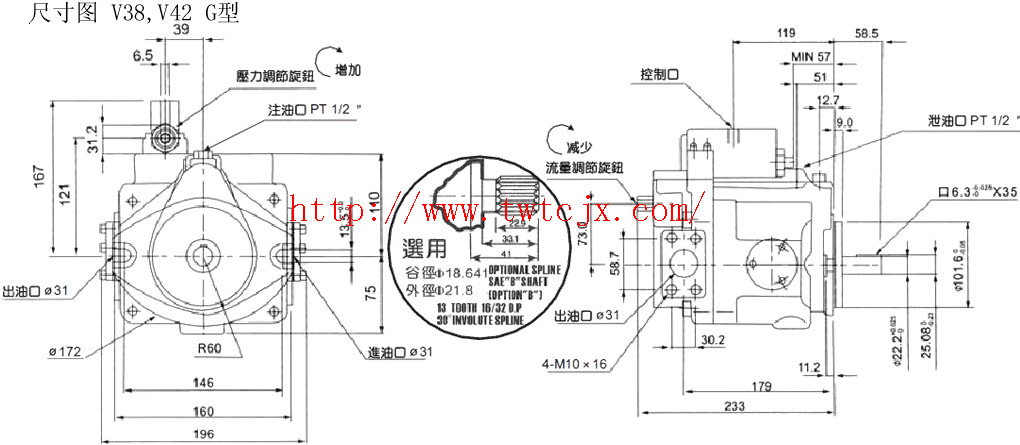

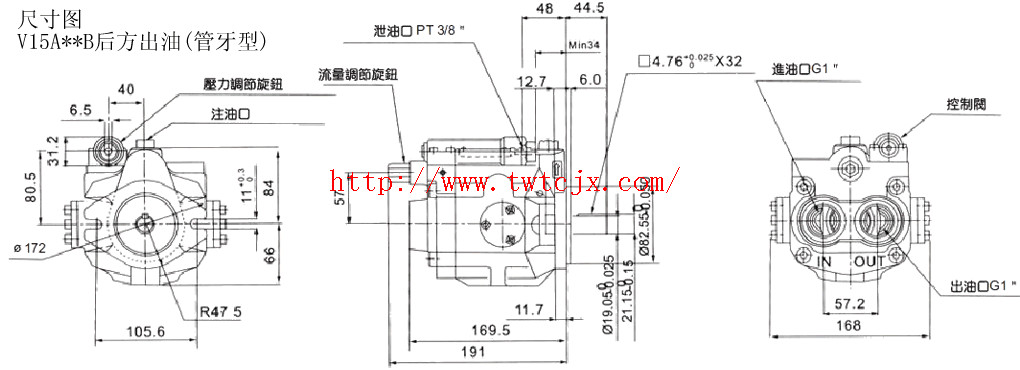

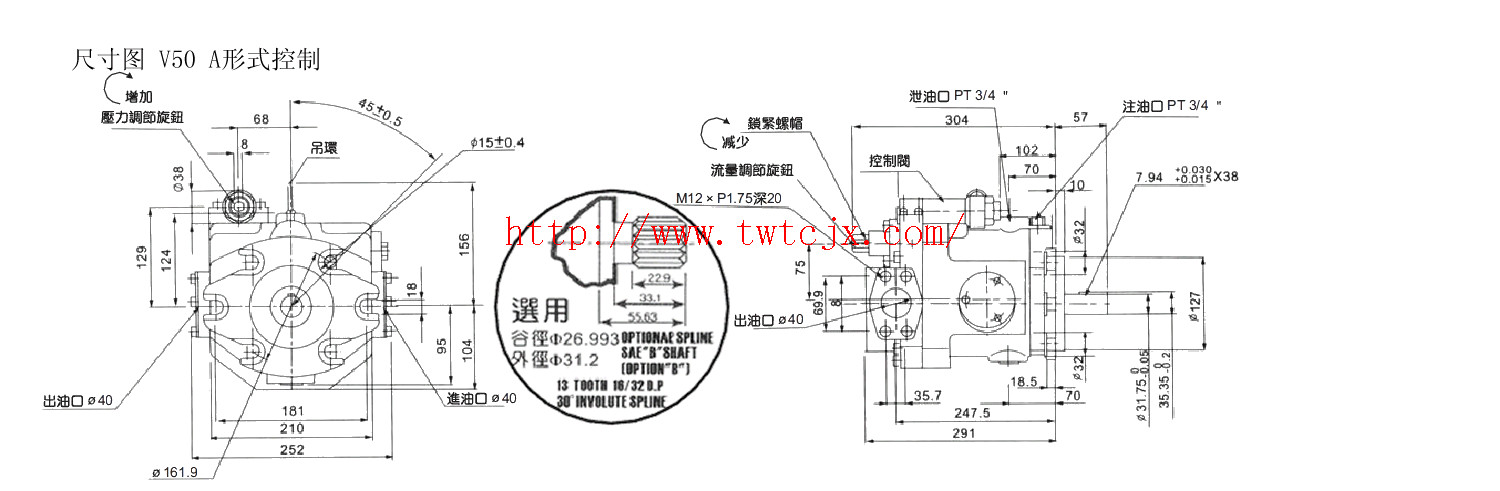

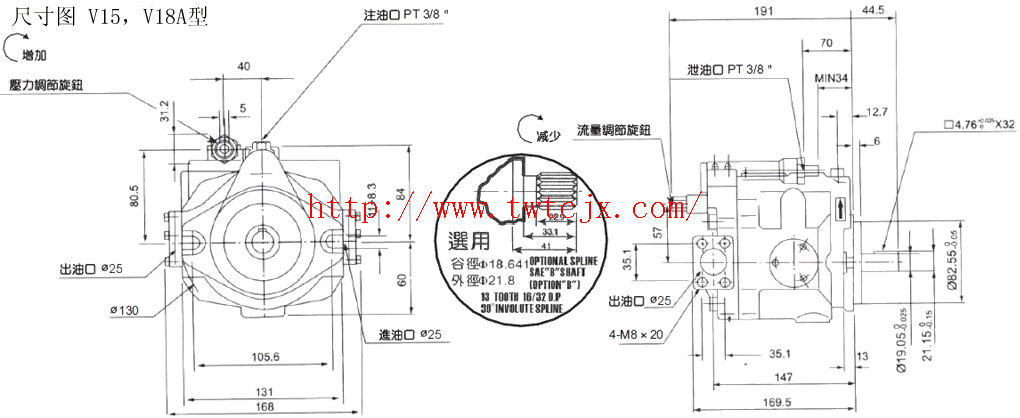

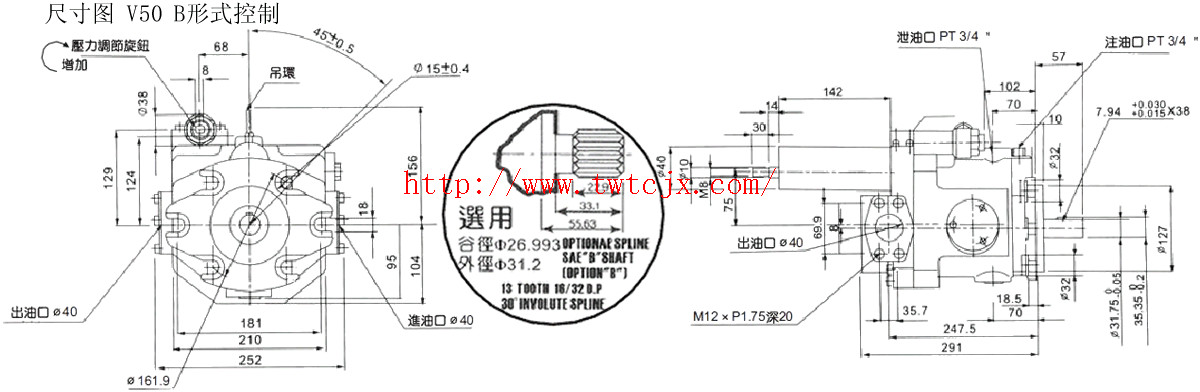

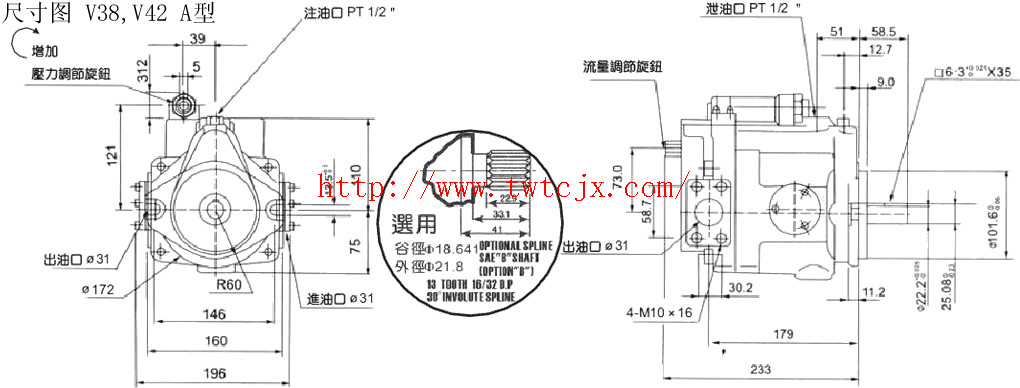

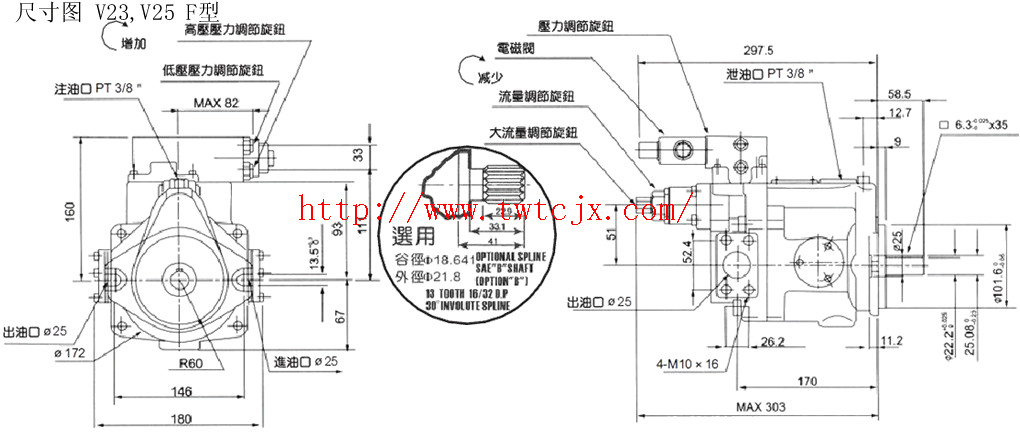

控制方式規格表下載點擊下載   變量柱塞泵V15V18A尺寸圖下載點擊下載   變量柱塞泵V15V18B尺寸圖下載點擊下載   變量柱塞泵V15V18C尺寸圖下載點擊下載   變量柱塞泵V15V18DE尺寸圖下載點擊下載   變量柱塞泵V1V18F尺寸圖下載點擊下載   變量柱塞泵V15V18G尺寸圖下載點擊下載   變量柱塞泵V15后方出油(管牙型)下載點擊下載   變量柱塞泵V23V25A尺寸圖下載點擊下載   變量柱塞泵V23V25B尺寸圖下載點擊下載   變量柱塞泵V23V25C尺寸圖下載點擊下載   變量柱塞泵V23V25DE尺寸圖下載點擊下載   變量柱塞泵V23V25F尺寸圖下載點擊下載   變量柱塞泵V23V25G尺寸圖下載點擊下載   變量柱塞泵V23后方出油(管牙型)下載點擊下載   變量柱塞泵V38V42A尺寸圖下載點擊下載   變量柱塞泵V38V42B尺寸圖下載點擊下載   變量柱塞泵V38V42C尺寸圖下載點擊下載   變量柱塞泵V38V42DE尺寸圖下載點擊下載   變量柱塞泵V38V42F尺寸圖下載點擊下載   變量柱塞泵V38V42G尺寸圖下載點擊下載   變量柱塞泵V38后方出油(管牙型)下載點擊下載   變量柱塞泵V50A尺寸圖下載點擊下載   變量柱塞泵V50B尺寸圖下載點擊下載   變量柱塞泵V50C尺寸圖下載點擊下載   變量柱塞泵V70A尺寸圖下載點擊下載   變量柱塞泵V70B尺寸圖下載點擊下載   變量柱塞泵V70C尺寸圖下載點擊下載
