中高壓定量葉片泵IVP系列

您當前所在的位置：首頁 > 不二越NACHI > 液壓葉片泵 > 高壓定量葉片泵

中高壓定量葉片泵IVP系列

所屬分類：高壓定量葉片泵
點擊次數：3178次
發布日期：2017-02-19
MORE
在線詢價

產品介紹
規格參數

中高壓定量葉片泵IVP系列特性

1、中高壓定量葉片泵IVP系列設計優越，容積效率高，壽命長，低噪音。中高壓定量葉片泵IVP系列有如下型號：IVP1,IVP2,IVP3,IVP4。

中高壓定量葉片泵IVP系列型號說明

(F3-)	IVP2	-17	A	M	-F	-R	-86			C	-10
前注油液相容性	機殼號	幾何排量 ●代號	油口連接	油口連接變型	安裝型式	旋轉 方向	主軸型式			出油口位置見規格參數欄	設計 編號
							平鍵	重載平鍵	花鍵

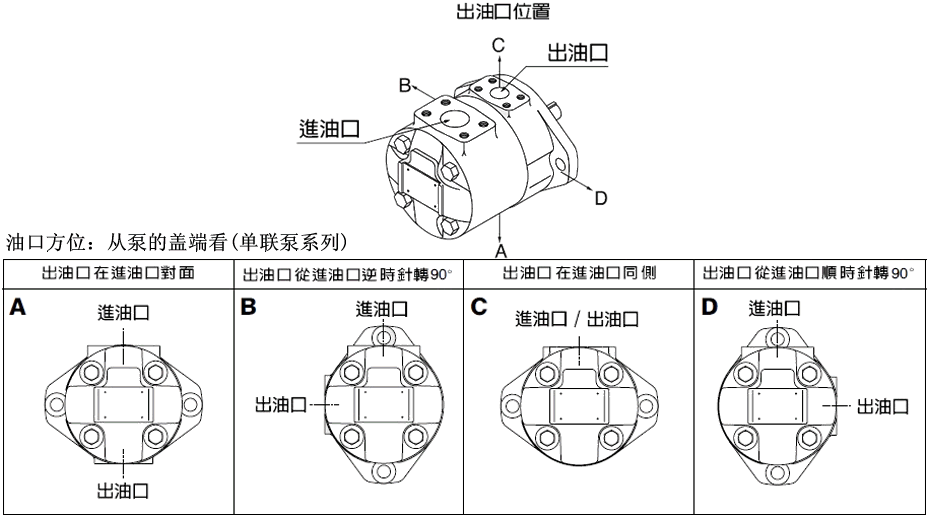

無標記：使用抗磨液壓油或磷酸酯 F11- 使用水乙二醇液 F3- 使用油包水乳化液	IVP1	2,3,4,5 6,7,8,10 11,12,14	A- SAE4 螺栓法蘭	M- 米制固定螺紋 L- 腳座安裝型式	F- 法蘭安裝型式 L- 腳座安裝型式	從泵的軸端看	1	N/A	151	從泵蓋端看 A- 在進油口對面 B- 從進油口逆時針轉90° C- 在進油口同側 D- 從進油口順時針轉90°	10
	IVP2	10,12,14 15,17,19 21,25					1	86	11
	IVP3	17,21,25 30,32,35 38,42					1	86	11
	IVP4	30,35,38 42,50,60 67,75					1	86	11

備注：●代號是在1200r/min和6.9bar(100 psi)下的額定容量(US gpm)。

中高壓定量葉片泵IVP系列規格表

I VP型單泵最高使用壓力										重量 Kg
機殼號	●代號	機可排量 cm3/r	IVP		F11-IVP		F3-IVP		最低回轉數 (r/min)
			★使用抗磨液壓油或磷酸酯		使用水乙二醇液		使用油包水乳化液
			最高使用壓力 (bar)	最高回轉數 (r/min)	最高使用壓力 (bar)	最高回轉數 (r/min)	最高使用壓力 (bar)	最高回轉數 (r/min)		法蘭型	腳座型
IVP1	2	7.5	138	1800	138	1500	138	1200	600	16	19
	3	10.2
	4	12.8	207		157
	5	16.7
	6	19.2
	7	22.9
	8	26.2
	10	31.0
	11	35.0
	12	37.9	157		138
	14	44.2	138
IVP2	10	32.5	172	1800	157	1500	138	1200	600	25	34.5
	12	38.3
	14	43.3
	15	46.7
	17	52.5
	19	59.2
	21	65.0
	25	78.6	138		138
IVP3	17	53.3	172	1800	157	1500	138	1200	600	35	44.5
	21	66.7
	25	79.2
	30	95.0
	32	100
	35	109
	38	118
	42	134	138		138
IVP4	30	96.0	172	1800	157	1500	138	1200	600	59.5	84.5
	35	109
	38	128
	42	134
	50	156
	60	189
	67	210	157		138
	75	236	138

備注：●代號是在1200r/min和6.9bar下的額定容量US gpm?！镉浱?，允許0.5秒以內，超過"最高使用壓力"10％的瞬間(尖峰)壓力。

中高壓定量葉片泵IVP系列補充說明

中高壓定量葉片泵IVP系列轉動方向：從泵軸視之，均為右轉(順時針方向)。
中高壓定量葉片泵IVP系列P-Q特性：以(定排量型)為標準。
中高壓定量葉片泵IVP系列液壓油：70kg/cm2以下，使用40℃時粘度30-50cSt(ISO VG32)之液壓油。71kg/cm2以上，使用40℃時粘度50-70cSt(ISO VG68)之液壓油。
中高壓定量葉片泵IVP系列泵浦殼排油：排油管務必直接配至油箱之油面下，而配管所產生之背壓，請維持在0.3kg/cm2以下。
中高壓定量葉片泵IVP系列使用油溫：連續運轉之溫度為15～60℃。
中高壓定量葉片泵IVP系列軸心配合：泵軸與馬達之偏心誤差為0.05mm，角度誤差為1°。
中高壓定量葉片泵IVP系列吸油條件：吸油口之壓力為-0.3kg/cm2～+0.3kg/cm2。
中高壓定量葉片泵IVP系列吐出量調整：調整吐出量時，先放松固定螺帽，在旋轉調整螺絲，右轉減少吐出量，而左側則增加，調整完畢，請上螺絲。
中高壓定量葉片泵IVP系列壓力調整：右轉壓力調整螺絲，使輸出壓力降低，而左轉則增高。
中高壓定量葉片泵IVP系列出廠時標準品之P-Q設定值：吐出量調整=型錄所示之最大流量。壓力調整=壓力調整范圍最小值。
中高壓定量葉片泵IVP系列滑動螺栓：此螺絲在原廠組合調整時已正確設定，請勿調動。
中高壓定量葉片泵IVP系列新機運轉：新機開始運轉時，應于無負載狀況下，反復啟動電動馬達，以排除泵內和吸入管中之空氣，于確認油泵可排油時，為確保排除系統內之空氣，最好繼續無負載運轉10分鐘。
