電磁換向閥DFA/B/C特性

1、電磁換向閥DFA/B/C浸油式可動鐵芯使電磁閥于高壓及高頻操作下穩定且安靜，并且可增加閥門壽命。2、電磁換向閥DFA/B/C回油口背壓可高達21Mpa，交直流型線圈可減低電壓突升，提高更安靜之操作并增加繼電器接點壽命，雙回油流道設計，可大幅降低回油管線壓降及減少溫升。電磁換向閥DFA/B/C有如下型號：DFA-02-35,DFA-03-35,DFB-02-35,DFB-03-35,DFC-02-35,DFC-03-35。

電磁換向閥DFA/B/C型號說明

S	-DF	A	-02	-3C2	-A110	-L	-35C
型 式	系列號	電器接線方式	口徑代號	閥軸型號	線圈電壓	指示燈	高壓及大流量型設定編號
S: 液壓緩沖型 無標記: 標準型	濕式電 磁換向閥	A:DIN插頭型 B:接線盒型 C:電導線 (出線式)	02:1/4"(NG06) 03:3/8"(NG10)	液壓符 號規格 參數下載	見下表	L:附指示燈 無標記: 無指示燈	35:350BAR容許回油背壓:21Mpa 35H:350BAR高強力型容許回油背壓:21Mpa 35C:允許背壓:160BAR(限制用于02系列)

電磁換向閥DFA/B/C-02/03規格表

			DFA/B/C-02			DFA/B/C-03
			交流電磁閥	直流電磁閥		交流電磁閥	直流電磁閥
				內附整流器	-		內附整流器	-
			交流	RAC	直流	交流	RAC	直流
最高工作壓力	P,A,B孔口		35Mpa
最大回油容許背壓	T孔口		35:21Mpa 35C:16MPa			16Mpa
線圈電壓	交流AC：A110(50/60Hz)&A120(60Hz)=C1/C3 A120(50/60Hz)=C120 A220(50/60Hz)&A240(60Hz)=C2/C4 A240(50/60Hz)=C5/C6 直流DC：D12(D1),D24(D2),D36(D3)&D48(D4)依需要之其它直流電壓 交直流RAC：R110(50/60Hz)&R120(50/60Hz)=R1/R3 R220(50/60Hz)&R240(50/60Hz)=R2/R4 (附內建式整流器，由交流電改變至直流電)
換向頻率(次數/分鐘)		標準型	300	120	300	300	120	240
		緩沖型	-		120	-		120
標準	指示燈		L			L
	緩沖		-	S		-	S
質量 kg	雙電磁線圈		1.8	2.0		4.2	5.0-35	5.6-35H
	單電磁線圈		1.4	1.5		3.6	3.9-35	4.2-35H
建議操作條件	操作溫度范圍		-20℃～70℃			5℃～60℃
	操作粘度范圍		15～300mm2/s
	粘度指數		90或以上
	過濾精度		25m或更小

電磁換向閥DFA/B/C-02/03-35規格表

型號	DFA/B/C-02-35(C)系列				DFA/B/C-03-35(H)系列
	標準型		液壓緩沖型		標準型			液壓緩沖型
					交流		直流及RAC型
閥軸型式	最高工作 壓力Mpa	最大流量 公升/分	最高工作 壓力Mpa	最大流量 公升/分	最高工作 壓力Mpa	最大流量 公升/分	最高工作 壓力Mpa	最大流量 公升/分	最高工作 壓力Mpa	最大流量 公升/分
2B8	35	30	25	30	35	40	35	85	25	85
2B8L
2D8						85
2B2		80		50		130		160		130
2B2L
2D2		100
2B3		65
2B3L
2D3
2B2B		100
2B2BL
3C11
3C2
3C9
3C41
3C40
3C12		AC:65 DC:80
3C4
3C3		50
3C60	25			40	25		25	100		85
3C5

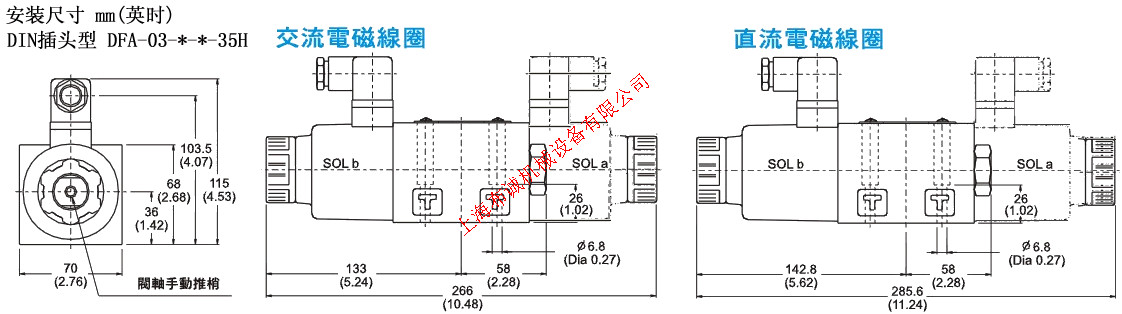

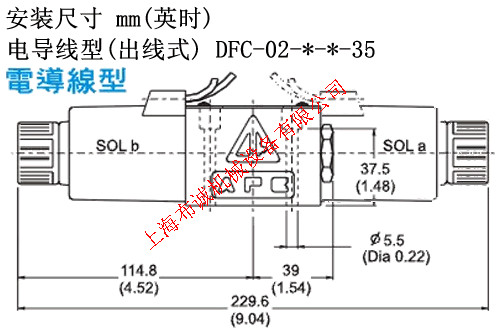

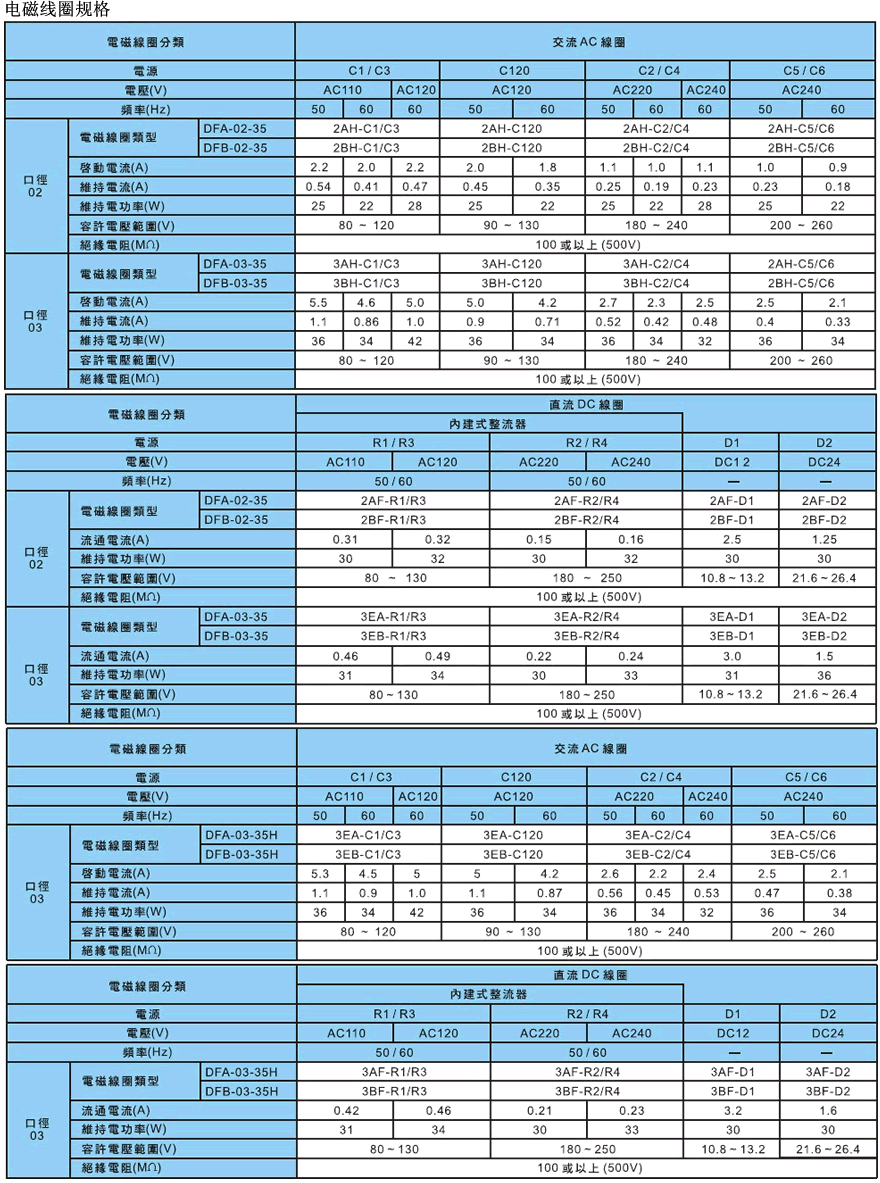

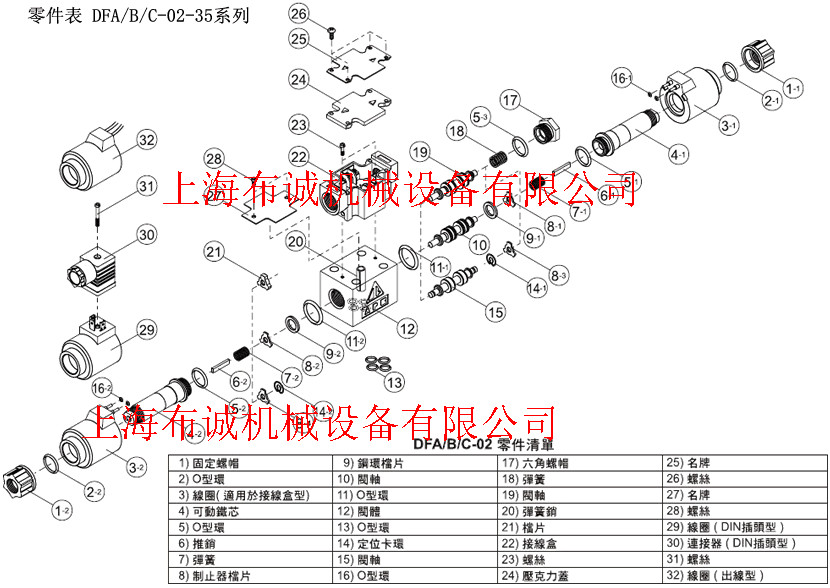

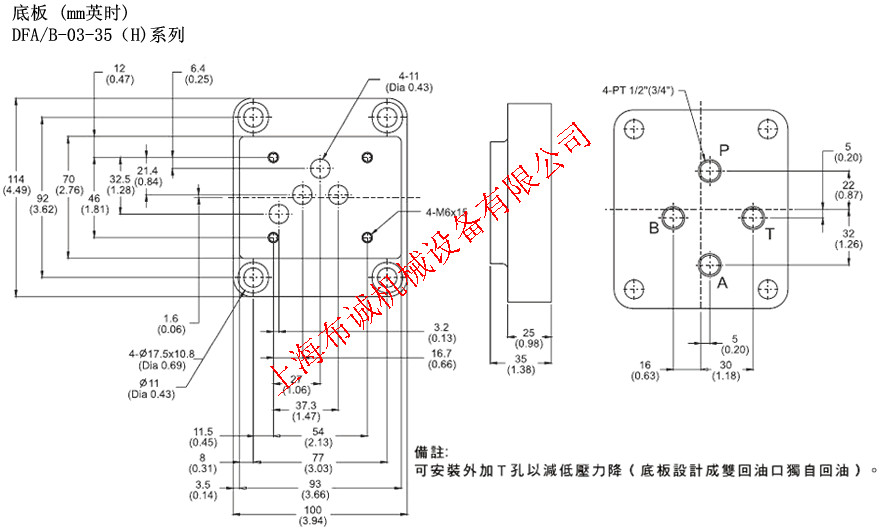

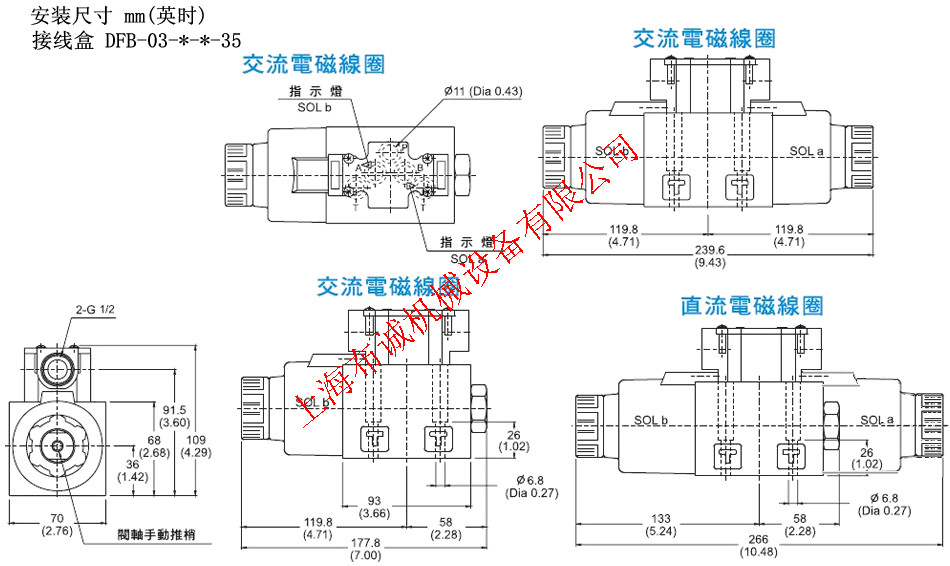

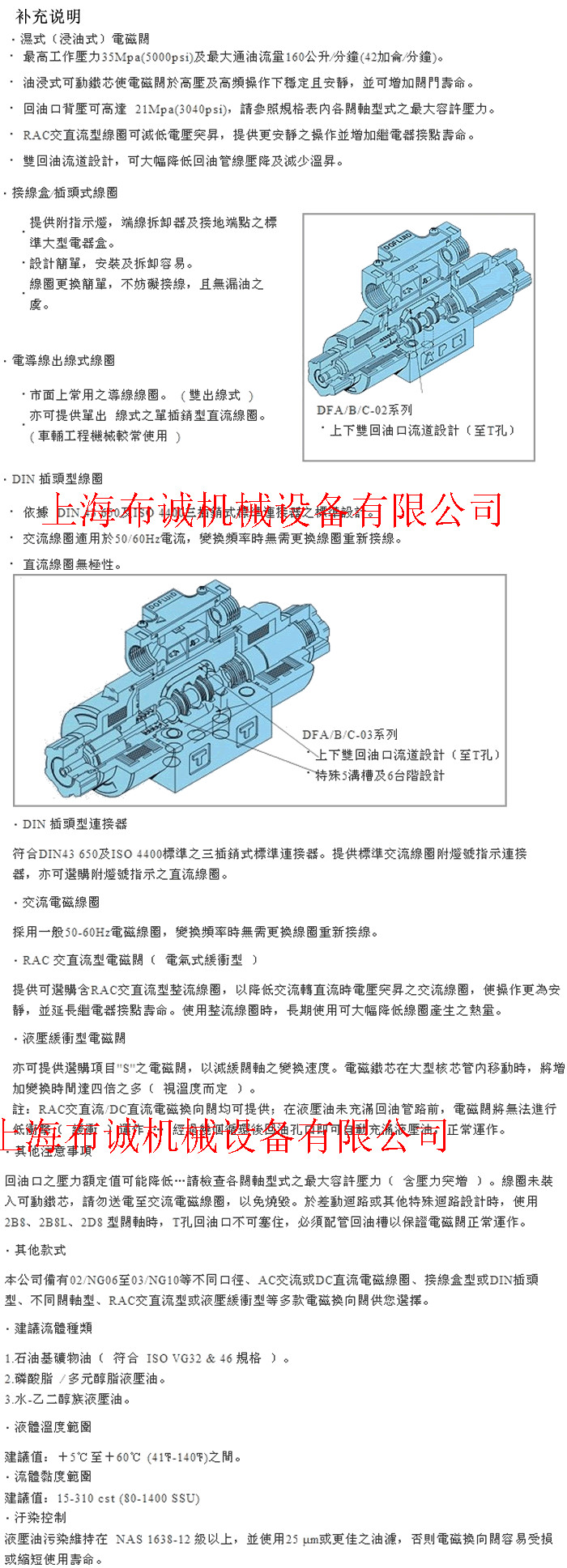

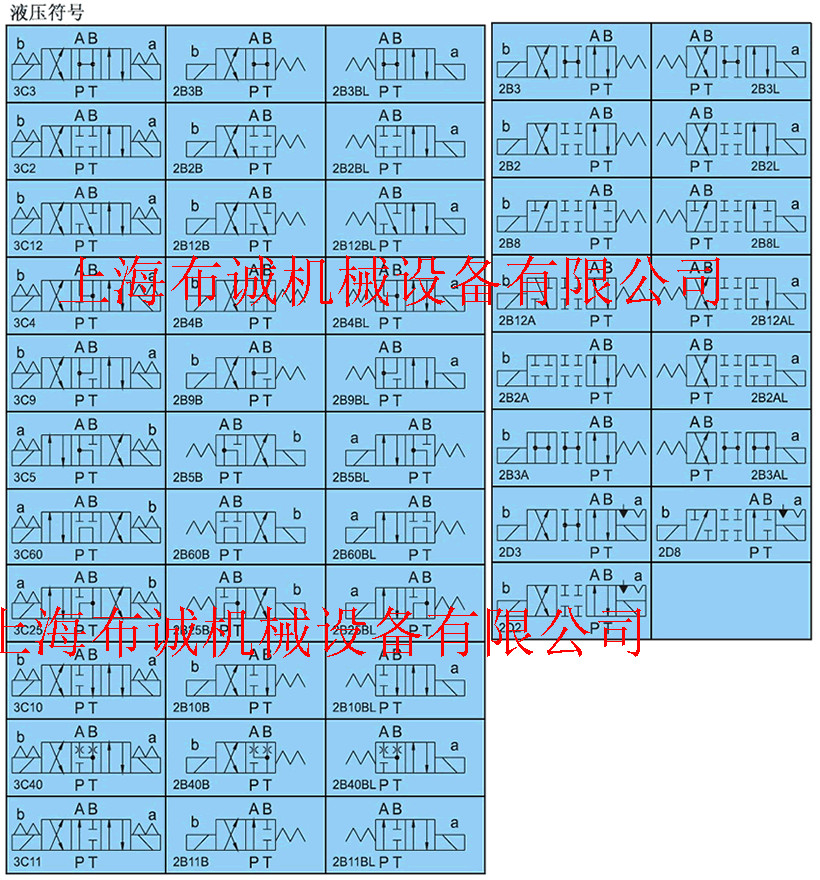

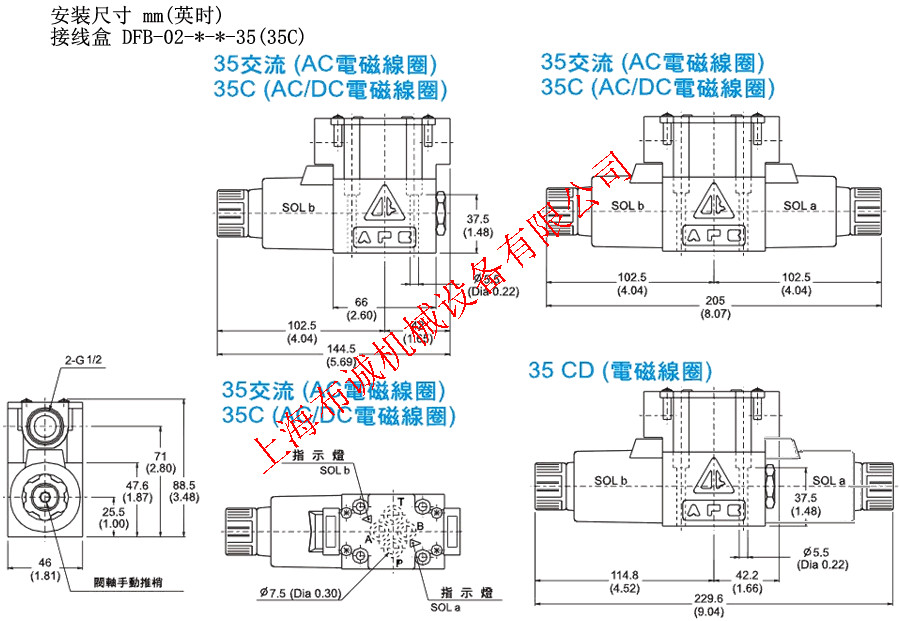

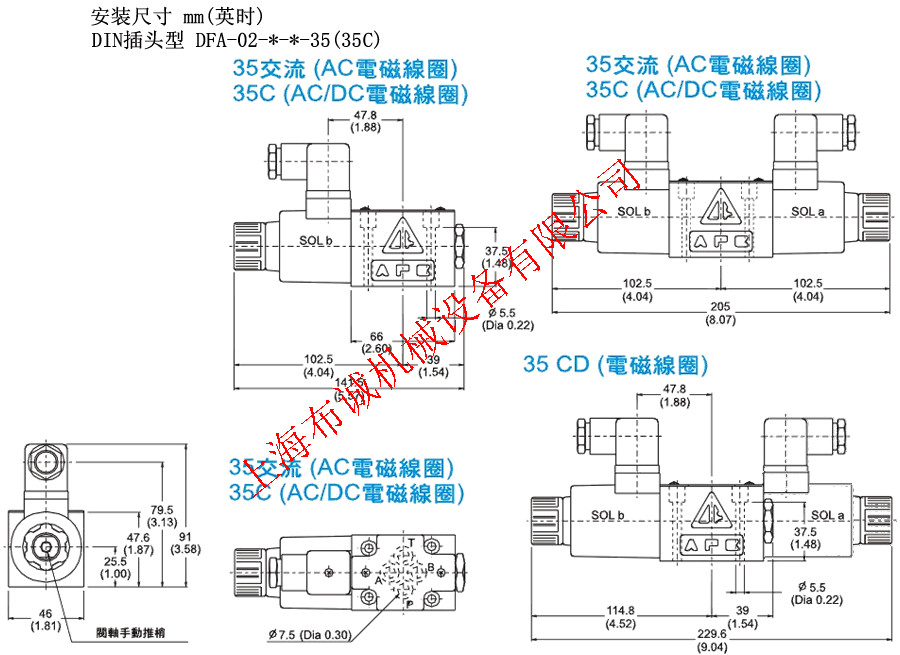

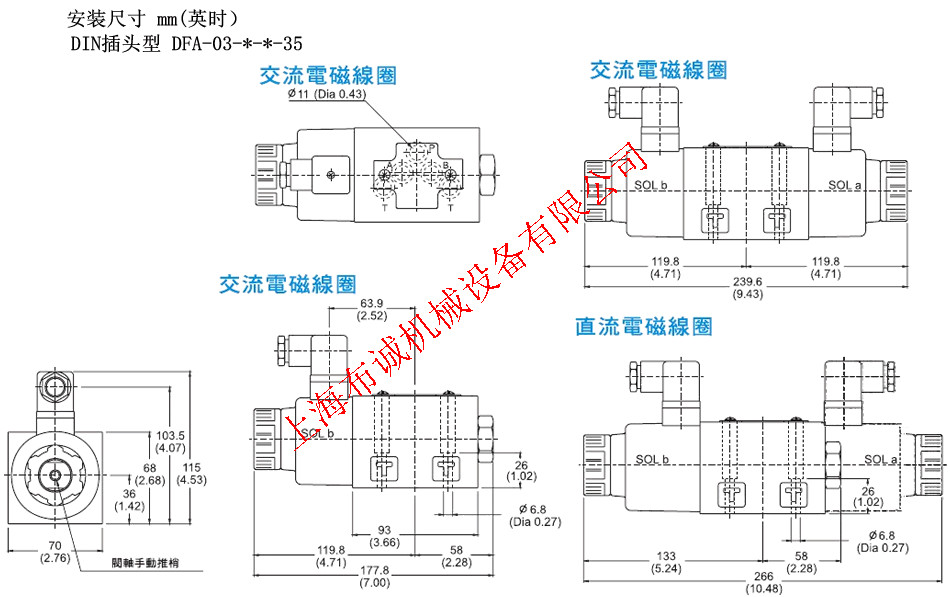

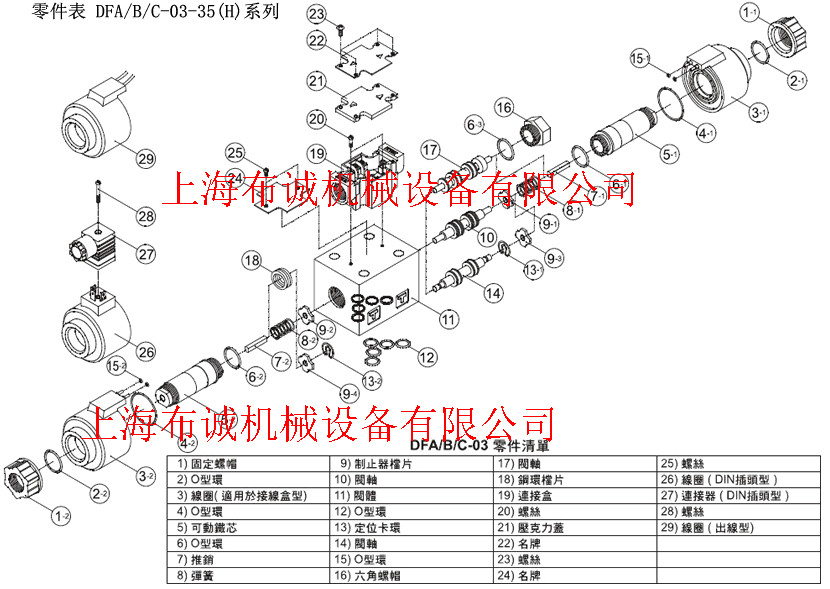

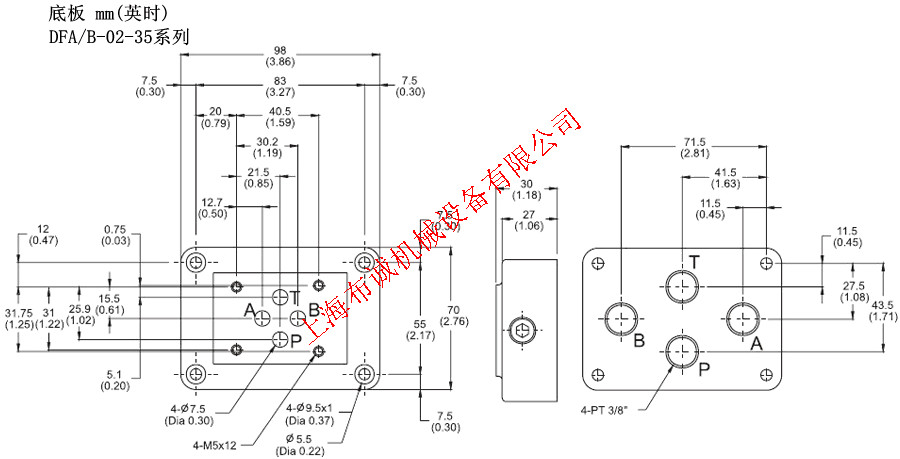

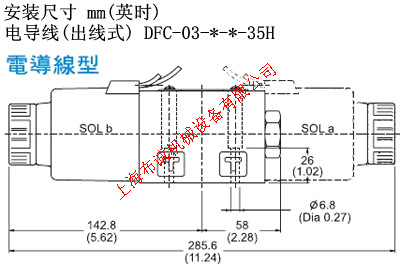

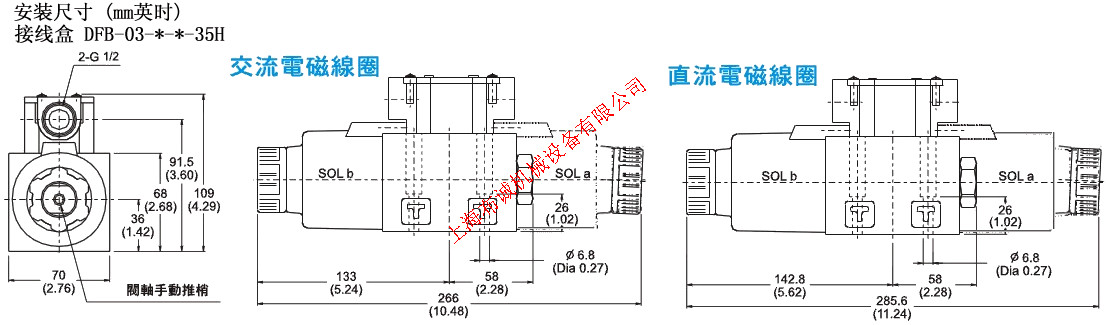

產品相關資料請點擊下載 電磁閥DFA/B/C閥芯機能符號   電磁換向閥補充說明   電磁換向閥DFA/B/C電磁線圈規格   電磁換向閥DFA/B/C-02-35系列零件表   電磁換向閥DFA/B/C-03-35(H)系列零件表   電磁換向閥DFB-02-*-*-35(35C)安裝尺寸   電磁換向閥DFA-02-*-*-35(35C)安裝尺寸   電磁換向閥DFC-02-*-*-35安裝尺寸   電磁換向閥DFB-03-*-*-35安裝尺寸   電磁換向閥DFA-03-*-*-35安裝尺寸   電磁換向閥DFC-03-*-*-35H安裝尺寸   電磁換向閥DFB-03-*-*-35H安裝尺寸   電磁換向閥DFA-03-*-*-35H安裝尺寸   電磁換向閥DFA/B-02-35安裝底板   電磁換向閥DFA/B-03-35(H)安裝底板
