電磁換向閥DSG特性

1、電磁換向閥DSG安裝面符合ISO 4401、CETOP、DIN24340、NEPA規格，互通性強。2、電磁換向閥DSG浸有式設計，具有緩橫、降低噪音、消除閥芯與油封間摩擦及其所引發的漏油問題，增加使用壽命。3、電磁換向閥DSG同規格的閥芯、線圈、白戴管可更換，安裝容易，降低成本。4、電磁換向閥DSG高壓可測至1500V/min,線圈絕緣H級，絕緣電阻超過100MΩ，耐溫180℃，通過歐洲CE認證。5、電磁換向閥DSG閥體采用樹脂砂磨制造，并經過超音波清洗機清洗，杜絕異物殘留，可靠性高。白戴管采用特殊設備分三段焊接而成，防止剩磁影響，強度大，可耐高壓。電磁換向閥DSG型號：DSG-01-3C*-A*,DSG-01-2B*-A*,DSG-01-3C*-D-(R)*,DSG-01-2B*-D-(R)*,DSG-01-3C*-D*(R),DSG-01-3B*-D(R*),DSG-03-3C*-A*,DSG-03-2B*-A*,DSG-03-3C*-D*-(R)*,DSG-03-2B*-D*(R)*,DSG-03-3C-A*,DSG-03-3C*-D*(R*),DSG-03-2B*-D*(R)

電磁換向閥DSG型號說明

DSG	-01	-2	B	2	-D24	-C	-N	-50	-L
系列號	尺寸	位置數	滑閥彈簧 安裝尺寸	滑閥機能	線圈型號	手動操作形式	電氣接線形式	設計號	電磁鐵反裝

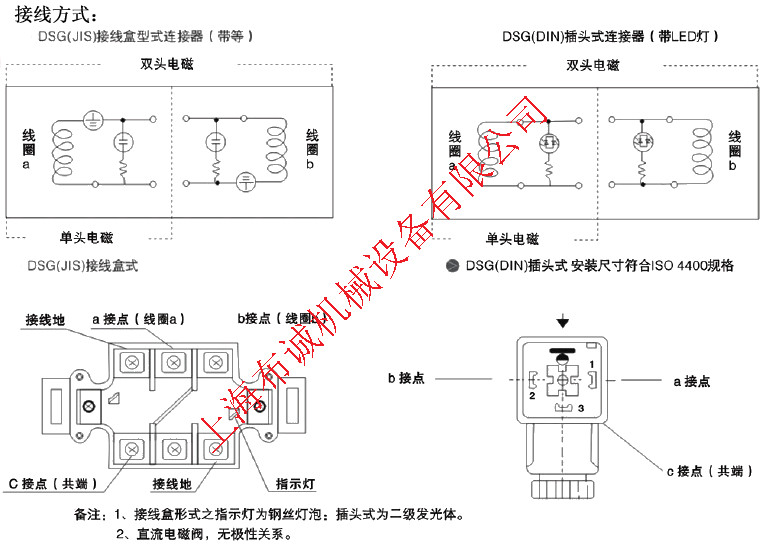

電磁換向閥 (板式連接)	01	3	C:彈簧對中	2,3,4,40, 60,9,10,12	交流AC: A100,A120,A200,A240 直流DC: D12,D24,D100 交流:(本整型)AC→DC R100,R200	無記號: 帶手動推桿 C:帶手動鎖緊按鈕 (可供選擇)	無記號: 接線盒型  N:插入式 (可選擇) N:帶通電指示燈 (可供選擇)	50	-
		2	D:無彈簧定位	2
			B:彈簧偏置	2,3,8					L:電磁鐵反向裝配標注
		3	C:彈簧對中	2,4					-
		2	B:彈簧偏置	2					L:電磁鐵反向裝配標注

電磁換向閥DSG規格表

閥芯功能

流量范圍

最高使用 壓力MPa (P\A\B孔)

最高使用 壓力

最大背壓

重量KGS

最高切換 頻率C.P.M

溫度范 圍℃

油粘度 cst

過濾 精度μ

DSG-01

DSG-03

額定

最大

額定

最大

單頭

雙頭

C2

40

60

60

100

31.5MPa

25MPa

16MPa

1.5 (AC)

1.90 (AC)

AC:240 DC:240 RF:120

5～60

20-300

25

C4

C10

C3

30

40

50

80

1.6 (DC\RF)

2 (DC\RF)

C5

C60

B2

40

60

60

100

3.3 (AC)

4.0 (AC)

B3

B8

D2

40

60

60

100

3.6 (DC)

4.8 (DC)

D3
