高壓雙聯定量葉片泵IVPQ系列

您當前所在的位置：首頁 > 不二越NACHI > 液壓葉片泵 > 雙聯定量葉片泵

高壓雙聯定量葉片泵IVPQ系列

所屬分類：雙聯定量葉片泵
點擊次數：3864次
發布日期：2017-02-25
MORE
在線詢價

產品介紹
規格參數

高壓雙聯定量葉片泵IVPQ系列特性

1、高壓雙聯定量葉片泵IVPQ系列設計優越，容積效率高，壽命長，低噪音。高壓雙聯定量葉片泵IVPQ系列有如下型號：IVPQ21,IVPQ31,IVPQ32,IVPQ41,IVPQ42,IVPQ43。

高壓雙聯定量葉片泵IVPQ系列型號說明

(F3-)	IVPQ21	-17	-12	A	M	-F	-R	-86			AA	-10
前注油液相容性	機殼號	軸端泵幾何排量●代號	蓋端泵幾何排量●代號	油口連接	油口連接變型	安裝型式	旋轉 方向	主軸型式			油口方位	設計編號
前注油液相容性	機殼號	軸端泵幾何排量●代號	蓋端泵幾何排量●代號	油口連接	油口連接變型	安裝型式	旋轉 方向	平鍵	重載平鍵	花鍵	油口方位	設計編號

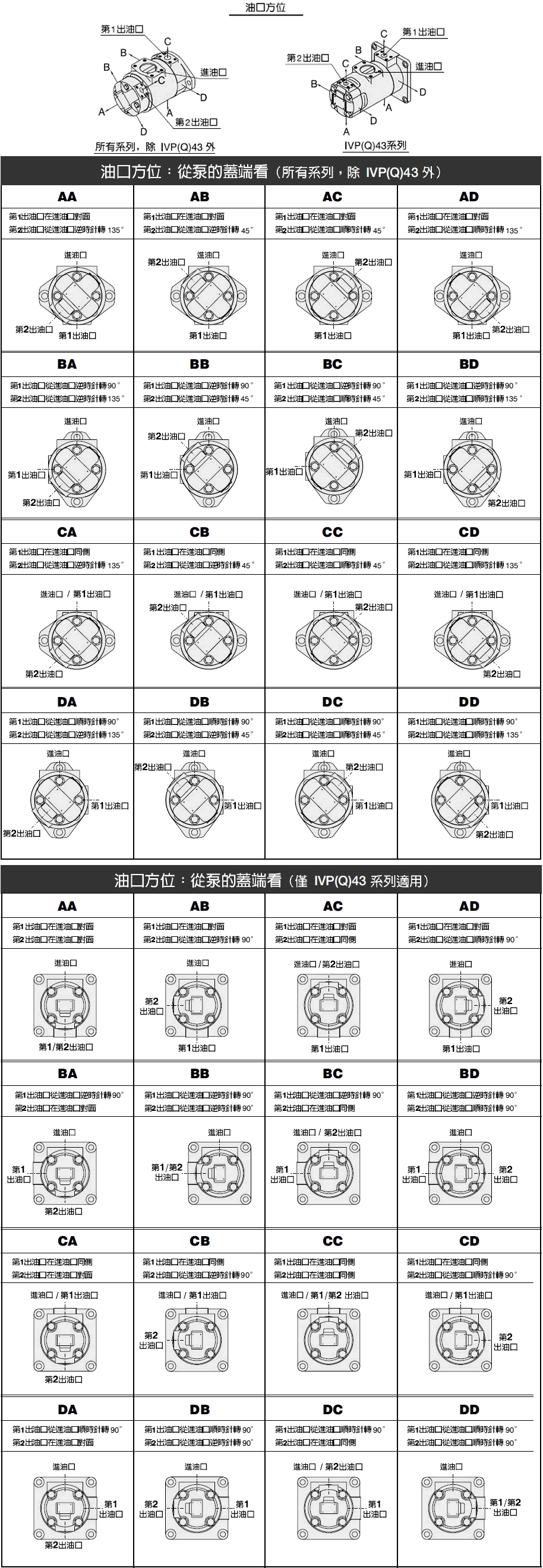

無標記：使用抗磨液壓油或磷酸酯 F11- 使用水乙二醇液 F3- 使用油包水乳化液	IVPQ21	10,12,14, 15,17,19, 21,25	2,3,4,5 6,7,8,10 11,12,14	A- SAE4 螺栓法蘭	M- 米制固定螺紋省略- 英制固定螺紋	F- 法蘭安裝 L- 腳座安裝	從泵的軸端看 R-順時針 L-逆時針	1	86	11	油口方位示意圖見規格參數 欄點下載	10
	IVPQ31	17,21,25 30,32,35 38,42	2,3,4,5 6,7,8,10 11,12,14					1	86	11
	IVPQ32	17,21,25 30,32,35 38,42	10,12,14 15,17,19 21,25					1	86	11
	IVPQ41	30,35,38 42,50,60 67,75	2,3,4,5 6,7,8,10 11,12,14					1	86	11
	IVP42	30,35,38 42,50,60 67,75	10,12,14 15,17,19 21,25					1	86	11
	IVPQ43	30,35,38 42,50,60 67,75	17,21,25 30,32,35 38,42					1	86	11

備注：●IVPQ系列主軸，無花鍵型式。●代號是在1200r/min和6.9bar(100 psi)下的額定容量(US gpm)。

高壓雙聯定量葉片泵IVPQ系列規格表

IVPQ型雙聯泵最高使用壓力									重量Kg
機殼號	軸端泵(第1出油口)			蓋端泵(第2出油口)			最高回轉數 (r/min)	最低回轉數 (r/min)
	●代號	幾何排量 cm3/r	最高使用壓力 (bar)	●代號	幾何排量 cm3/r	最高使用壓力 (bar)			法蘭型	腳座型
IVPQ21	10	32.5	▲172 F3=138 F11=157	2	7.5	▲138 F3=138 F11=138	1800 F3=1200 F11=1500	600	41	50.5
	12	38.3
	14	43.3		3	10.2
	15	46.7
	17	52.5		4	12.8	▲207 F3=138 F11=157
	19	59.2
	21	65.0		5	16.7
	25	78.6
IVPQ31	17	53.3	▲172 F3=138 F11=157						56	65.5
	21	66.7		6	19.2
	25	79.2
	30	95.0		7	22.9
	32	100
	35	109		8	26.2
	38	118
	42	134		10	31.0
IVPQ41	30	96.0	▲172 F3=138 F11=157						62	71.5
	35	109		11	35.0
	38	128
	42	134		12	37.9	▲157,F3=138 F11=138
	50	156
	60	189
	67	210		14	44.2	▲138,F3=138 F11=138
	75	236
IVPQ32	17	53.3	▲172 F3=138 F11=157	10	32.5	▲172 F3=138 F11=157	1800 F3=1200 F11=1500	600	83	108
	21	66.7
	25	79.2		12	38.3
	30	95.0
	32	100		14	43.3
	35	109
	38	118		15	46.7
	42	134
IVPQ42	30	96.0	▲172 F3=138 F11=157	17	52.5				88	113
	35	109
	38	128		19	59.2
	42	134
	50	156		21	65.0
	60	189
	67	210		25	78.6
	75	236
IVPQ43	30	96.0	▲172 F3=138 F11=157	17	53.3	▲172 F3=138 F11=157	1800 F3=1200 F11=1500	600	99	123
	35	109		21	66.7
	38	128		25	79.2
	42	134		30	95.0
	50	156		32	100
	60	189		35	109
	67	210		38	118
	75	236		42	134

備注：●代號是在1200r/min和6.9bar下的額定容量US gpm?！镉浱?，允許0.5秒以內，超過"最高使用壓力"10％的瞬間(尖峰)壓力。

高壓雙聯定量葉片泵IVPQ系列補充說明

高壓雙聯定量葉片泵IVPV系列轉動方向：從泵軸視之，均為右轉(順時針方向)。
高壓雙聯定量葉片泵IVPQ系列P-Q特性：以(定排量型)為標準。
高壓雙聯定量葉片泵IVPQ系列液壓油：70kg/cm2以下，使用40℃時粘度30-50cSt(ISO VG32)之液壓油。71kg/cm2以上，使用40℃時粘度50-70cSt(ISO VG68)之液壓油。
高壓雙聯定量葉片泵IVPQ系列泵浦殼排油：排油管務必直接配至油箱之油面下，而配管所產生之背壓，請維持在0.3kg/cm2以下。
高壓雙聯定量葉片泵IVPQ系列使用油溫：連續運轉之溫度為15～60℃。
高壓雙聯定量葉片泵IVPQ系列軸心配合：泵軸與馬達之偏心誤差為0.05mm，角度誤差為1°。
高壓雙聯定量葉片泵IVPQ系列吸油條件：吸油口之壓力為-0.3kg/cm2～+0.3kg/cm2。
高壓雙聯定量葉片泵IVPQ系列吐出量調整：調整吐出量時，先放松固定螺帽，在旋轉調整螺絲，右轉減少吐出量，而左側則增加，調整完畢，請上螺絲。
高壓雙聯定量葉片泵IVPQ系列壓力調整：右轉壓力調整螺絲，使輸出壓力降低，而左轉則增高。
高壓雙聯定量葉片泵IVPQ系列出廠時標準品之P-Q設定值：吐出量調整=型錄所示之最大流量。壓力調整=壓力調整范圍最小值。
高壓雙聯定量葉片泵IVPQ系列滑動螺栓：此螺絲在原廠組合調整時已正確設定，請勿調動。
高壓雙聯定量葉片泵IVPQ系列新機運轉：新機開始運轉時，應于無負載狀況下，反復啟動電動馬達，以排除泵內和吸入管中之空氣，于確認油泵可排油時，為確保排除系統內之空氣，最好繼續無負載運轉10分鐘。
